NX Tips

　　1.如何通過網絡共享 Reuse Library

　　我們可以通過把Reuse Library數據存放在網絡上，通過共享的方式共享給所有的用戶使用，便于數據的統一和維護。

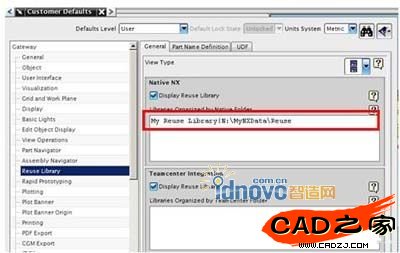

　　可以通過在客戶端定義用戶默認設置的方式，指向服務器上Reuse Library存放的地址。

　　例如: My Reuse Library | N:MyNXDataReuse

　　N: 是通過map的方式映射到本地驅動器的服務器文件夾。

　　NX CAM Tips

　　2.通過顏色顯示待加工材料厚度

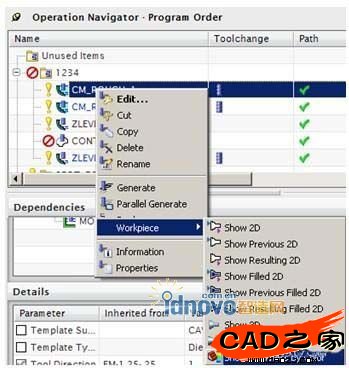

　　通過選擇Workpiece →Show Thickness by Color。

　　NX會創建一個用不同顏色顯示的殘留材料厚度模型，以顯示IPW和零件之間的最小距離。我們也可以通過點選的方式測量對應位置的殘料厚度。

　　Note: 需要有3D IPW才可以使用該功能。

　　3.使用NC Assistant來測量 Level, Draft Angle, Radius 等信息

　　開始CAM加工程序的時候，首先我們就要確定我們需要使用什么樣尺寸的刀具來進行加工。NX NC Assistant協助我們快速的通過測量模型來決定這些參數。

　　例如下面的非參模型，我們該如何測量幾何信息以確定加工刀具呢?

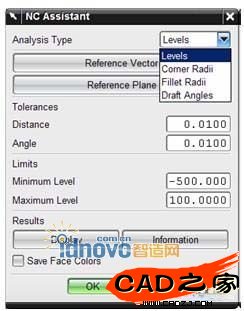

　　這時我們可以選擇 Analysis => NC Assistant。NC Assistant 工具可以幫我們測量分析零件的層，corner半徑，fillet半徑和拔模角。

　　我們要在分析之前，指定一個參考矢量和一個參考平面。

　　NX會根據這些信息確定出模方向，可cut level的0平面。

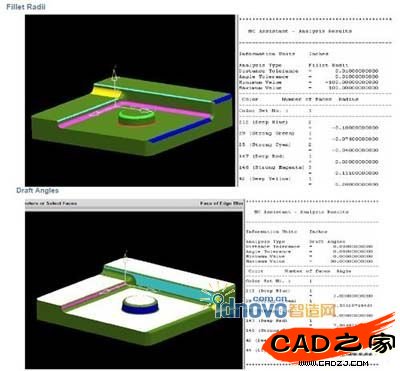

　　下面就是分析的結果，可以很快速的確認模型的各種信息，并快速的選擇合適的加工刀具。
