6 TB命令怎么用?TB命令是用在非線性材料里嗎?那么mp和TB有什么區別啊?什么情況下可以用TB命令?

　　答：TB可用來定義材料的非線性，比如說

　　TB,BISO,1

　　TBDATA,,235e6,0.02*235e6

　　說明：前面一句就是說材料為雙線性隨動強化，后面的是彈性模量為235e6,按雙線性其后來的切線模量為0.02*235e6。

　　命令MP只能定義時彈性，不能定義彈塑性，在定義材料數據時，MP 命令是必須用的，用來定義材料性能的線性部分;TB 命令則需要根據不同情況決定是否使用和如何使用。

　　7. 在混凝土的計算中，如何選擇裂縫模型?

　　答：ansys中定義混凝土的裂縫為分布型的裂縫的處理方式有離散裂縫模型、分布裂縫模型和斷裂力學模型。

　　8、如何將ANSYS計算結果輸出到Tecplot?

　　下面為六面體八節點單元輸出到Tecplot的命令流，其他類型單元參照如下命令流修改相關設置即可。

　　********************************輸出結果命令流********************************

　　/post1

　　file,Jobname,rst !指明從哪一個結果文件中讀取數據

　　*get,NodeNum,NODE,0,COUNT !得到模型的所有節點數

　　*get,nd,NODE,0,NUM,MIN !得到模型的最小節點編號

　　*dim,nodes,array,NodeNum !定義一個存儲節點的數組

　　*dim,xyz,array,NodeNum,3 !定義一個存儲節點坐標的數組

　　*dim,NodeTemp,array,NodeNum !定義一個存儲節點的數組

　　set,4,1 !讀入第四載荷步、第一個子步的結果

　　*do,i,1,NodeNum,1

　　nodes(i)=nd !將節點編號存儲在nodes數組中

　　xyz(i,1)=NX(nd) !在xyz(i,1)中存儲節點的X坐標

　　xyz(i,2)=NY(nd) !在xyz(i,1)中存儲節點的Y坐標

　　xyz(i,3)=NZ(nd) !在xyz(i,1)中存儲節點的Z坐標

　　*Get,NodeTemp(i),NODE,nodes(i),TEMP

　　nd=NDNEXT(nd) !取得下一個節點編號

　　*enddo

　　*get,ElementNum,ELEM,0,COUNT !得到模型的所有單元數

　　*get,el,ELEM,0,NUM,MIN !得到模型的最小單元編號

　　*dim,elems,array,ElementNum !定義一個存儲單元的數組

　　*dim,ndlst,array,ElementNum,8 !定義一個存儲節點坐標的數組

　　*do,i,1,ElementNum,1

　　elems(i)=el !將單元編號存儲在elems數組中

　　*do,j,1,8,1

　　ndlst(i,j)=NELEM(el,j) !將單元對應的節點編號存儲在ndlst數組中

　　*enddo

　　el=ELNEXT(el) !取得下一個單元編號

　　*enddo

　　*cfopen,mesh,dat !輸出的文件名為：mesh.dat

　　!寫TecPlot文件的文件頭

　　*vwrite

　　("TITLE=Ansys Temperature Analysis")

　　!寫變量名

　　*vwrite

　　("VARIABLES="X","Y","Z","Temp"")

　　!寫節點數和單元數

　　*vwrite,NodeNum,ElementNum

　　("ZONE n="f6.1," e="f6.1," f=fepoint"," et=brick")

　　!寫節點的坐標和溫度值

　　*vwrite,xyz(1,1),xyz(1,2),xyz(1,3),NodeTemp(1)

　　(4f12.6)

　　!寫一個空行

　　*vwrite

　　(" ")

　　!寫各單元對應的節點號

　　*vwrite,ndlst(1,1),ndlst(1,2),ndlst(1,3),ndlst(1,4),ndlst(1,5),ndlst(1,6),ndlst(1,7),ndlst(1,8)

　　(8f6.0)

　　!關閉文件

　　*CFCLOSE

　　finish

　　********************************輸出結果命令流 ********************************

　　9、如何將數組中數據導入表中命令流并用曲線畫出?

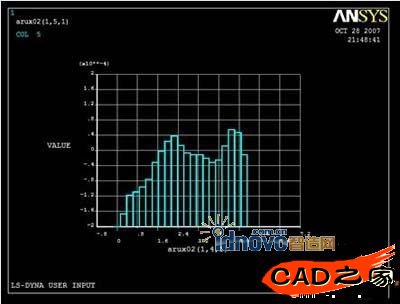

　　問題描述：將路徑數據導出為數組后，直接將parameter->array parameter->define/edit中的數組用plot->array parameter畫出的是柱狀圖，如圖1所示，但是現在想降柱狀圖轉化為曲線圖。

　　圖1 柱狀圖

　　解決思路：

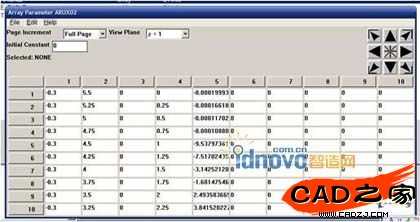

　　1)將路徑數據導出后，數組的弟四列是路徑長度S，第五列是ux，我們想用S做橫坐標，ux做縱坐標畫出曲線。數組是ARUX02(21，30，1)，如圖2。定義一個表E_TABLE(21，1，1)，將數組的弟四列路徑長度符給表的弟0列，將數組弟五列ux符給表的弟1列。

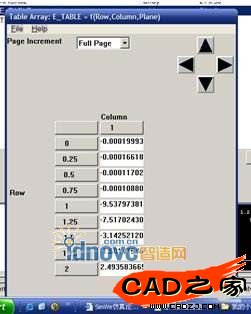

　　圖2 E_TABLE表

　　2)導出表中的數據，彈出窗口如圖3所示。

　　圖3 導出數據對話框

　　3)執行繪制曲線命令。

　　parameter->array parameter->define/edit中的PARX=E_TABLE(1,0,1),PARY=E_TABLE(1,0,1)，

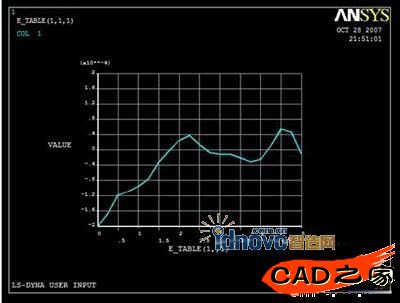

　　結果如圖4所示。

　　圖4 結果曲線圖
