在工程設計圖繪制中，經常需要在相對于己有對象的某個位置上拾取一個點，例如可能從己有對象的一定距離或方向上拾取一個點，如果采用常規方式，往往要用輔助線才能解決這些點的拾取。然而，在中望CAD2006里，對象捕捉追蹤卻使得用戶的繪圖方式發生很大的改變，它提供的基于己知點的追蹤線的可視化拾取，使得使用者可以方便地拾取到這些點，大大提高繪圖的效率。因此用戶可以專注于屏幕上當前的提示實時地看到當前的繪圖情況。

　　追蹤的目的是要基于己存在的一點，用對象捕捉來拾取另一個點。這些己存在的點可叫做臨時追蹤點，最多可允許有7個臨時追蹤點。對象捕捉追蹤會暫時拉出一條追蹤虛線，能夠與其它的追蹤線或己有對象產生交點，我們可以方便地拾取到這些點。要注意的是，要使用對象捕捉追蹤，至少要有一個對象捕捉是激活的。

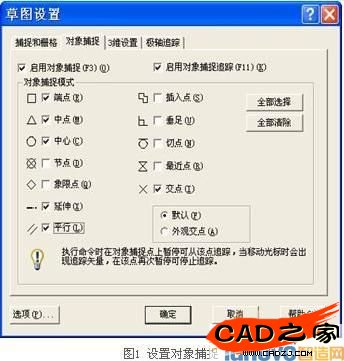

　　首先我們要設置對象捕捉，在屏幕下方狀態欄的"對象捕捉"鍵上點擊右鍵，在彈出的菜單里選擇"設置"(或者直接在命令行里輸入OSNAP，再回車)，彈出"草圖設置"對話框，設置如下：

　　當然，在不同的情況下，對象捕捉設置也往往不相同。

　　(在具體操作時，可以采用臨時追蹤點，點擊對象捕捉工具欄上的圖標" (臨時追蹤點)";在輸入點的提示下，也可輸入tt，回車后指定一個臨時追蹤點，其上將出現一個小的圖標，移動光標時，將相對于這個臨時點顯示自動追蹤對齊路徑，用戶在路徑上以相對于臨時追蹤點的相對坐標取點，這是在知道某一點與目標點的關系時捕捉目標點的辦法。

　　當然，一般都可以通過按功能鍵F11，啟動對象追蹤模式來達到更快捷的目的。

　　下面是一個例子，說明臨時追蹤點和對象追蹤模式的實際使用方法。

　　【例題1】如圖2 中有一個矩形和一點P1,要求從P1新繪制一直線到達矩形中心點。

　　鍵入Line命令或者單擊圖標 ，點取起點P1后，取得對象捕捉模式有兩種情況：

　　1. 鍵入tt回車，要求指定臨時追蹤點。

　　1)此時我們以中點捕捉點取下邊的中點，點擊左鍵，確定以下邊的中點為臨時追蹤點，鼠標稍微向上移動，出現垂直追蹤對齊線，如圖2所示，這時就能以臨時追蹤點為基點取得相對坐標獲得目標點，但是我們要獲得的點與于右邊的中點有關，因此再用一次臨時追蹤點。

　　2)再次鍵入tt回車，指定臨時追蹤點為矩形右邊中心點，出現水平對齊線，沿線左移光標到第一個臨時追蹤點的上方。如圖3所示。

　　3)在出現第二道垂直對齊線時，同時看到兩道對齊線相交，此時取點，該點即為矩形中心點。

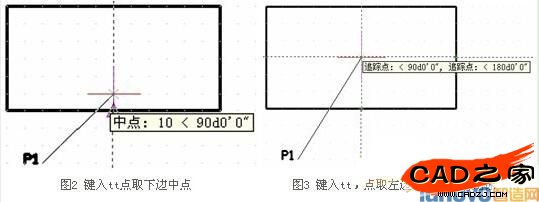

　　圖2 鍵入tt點取下邊中點 圖3 鍵入tt，點取左邊中點，右移光標

　　以上是采用臨時追蹤點的應用情況。

　　2. 采用對象追蹤模式，按下鍵盤功能鍵，或在屏幕下方狀態欄的"對象追蹤"按鈕點擊打開，"對象追蹤"按鈕下沉。

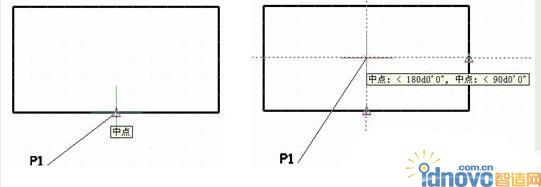

　　1)此時我們以中點捕捉在下邊的中點處停留數秒，如圖4，不必點取，以取得第一個追蹤點，顯示為一個小三角形標志(中點)，并引出垂直對齊線。

　　2)把光標移動到矩形右邊中點處停留一下，不必點取，以此取得第二個追蹤點，顯示為一個小三角形標志(中點)，并引出水平對齊線，沿線左移光標到第一追蹤點的上方。

　　3)此時可見同時出現兩道對齊線，此時取點，如圖5 ，該點即為矩形中心點。 圖3中提示是追蹤點，而圖5中提示是中點，可以看出臨時追蹤點和對象追蹤模式的提示有區別。

　　從上面的操作中，運用臨時追蹤點的方法好理解些，但采用對象追蹤模式更方便快捷，注意用臨時追蹤點要點擊，而采用對象追蹤不用點擊，只是將光標晃動到需要位置稍微移動即可。

　　【例題2】如要設計一個簡單的零件：在一塊矩形零件的正中心挖一個半徑為20的圓孔。

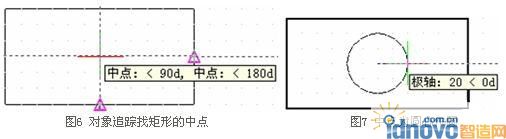

　　分析解決：關鍵是繪制圓時如何快速地拾取圓心到矩形的幾何中心，與上面相似，采用兩邊上的中點對象追蹤即可，如圖6、圖7所示。

　　【例題3】如圖8所示，作一直線，起點在兩矩形的下邊延伸線交點。

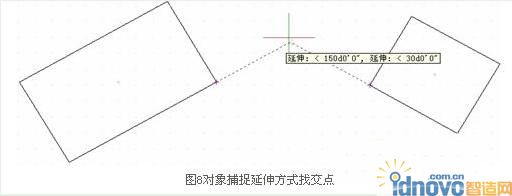

　　分析解決：對象捕捉設置中鉤選延伸方式，鍵入Line命令或者單擊圖標 ，鼠標移動到左邊矩形的右下角，再慢慢往右上方移動，出現一條延伸線，再將鼠標移動到右邊矩形的左下角，同理，慢慢往左上方移動也出現一條延伸線，當?shù)竭_(dá)某一位置時，兩條延伸線相交，這也正是我們要找的點，點擊鼠標左鍵確定。

　　【例題4】如圖9所示，已知有一條直線L1，要畫一條過已知點并與L1平行的直線L2.

　　分析解決：對象捕捉設置中鉤選平行方式，鍵入Line命令或者單擊圖標 ，點擊已知點作為直線L2的起點，鼠標移動到直線L1上晃動一下，在直線L1上出現一個小的平行圖標，鼠標右移，從已知點出現一條對象捕捉虛線(平行對齊線)，如圖9所示，沿此對齊線就可作出要求平行的直線L2。

　　使用對象捕捉追蹤沿著對齊路徑進行追蹤，對齊路徑是基于對象捕捉點的。已獲取的點將顯示一個小加號 (+)，一次最多可以獲取七個追蹤點。獲取了點之后，當在繪圖路徑上移動光標時，相對于獲取點的水平、垂直或極軸對齊路徑將顯示出來。例如，可以基于對象端點、中點或者對象的交點，沿著某個路徑選擇一點。

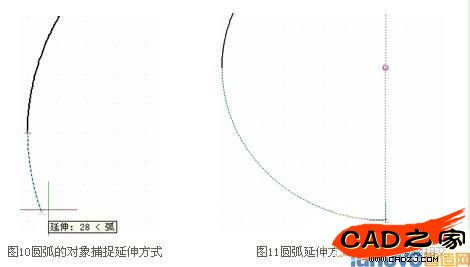

　　對象捕捉追蹤應用是廣泛的，只是一些人沒有利用起來，對象捕捉與對象捕捉追蹤結合使用，更能體會到其優越性。圖10是利用對象捕捉的延伸線來進行圓弧的延伸方式捕捉，圖11則是圓弧延伸方式與過圓心極軸相交。中望CAD2006的延伸捕捉、平行捕捉和捕捉自功能都能與自動追蹤系統相輔相成，為我們提供了強大的捕捉、追蹤系統。

　　只要留心，從指定臨時追蹤點開始作，幾次練習，就可以掌握對象捕捉追蹤方法，將使你的繪圖的效率大大提高，而且更準確。

　　使用中的經驗

　　使用對象捕捉、極軸捕捉追蹤和對象捕捉追蹤時，編者總結了一些經驗技巧，可供讀者參考：

　　1、對象捕捉追蹤是對象捕捉與極軸追蹤的綜合, 啟用對象捕捉追蹤之前，應先啟用極軸追蹤和自動對象捕捉，并根據繪圖需要設置極軸追蹤的增量角，設置好對象捕捉的捕捉模式。

　　2、在"草圖設置"對話框中的"對象捕捉"選項卡中，"啟用對象捕捉追蹤"復選框用戶確定是否啟用對象捕捉追蹤。在繪圖過程中，利用F11鍵或單擊狀態欄上的"對象追蹤"按鈕，可隨時切換對象捕捉追蹤的啟用與否。

　　3、與臨時追蹤點一起使用對象捕捉追蹤。在輸入點的提示下，輸入"tt"，然后指定一個臨時追蹤點。該點上將出現一個小的加號(+)。"tt"是一個透明命令，用戶在命令執行過程中均可輸入"tt"指定任意點為臨時追蹤點。移動光標時，將相對于這個臨時點顯示自動追蹤對齊路徑。如果要將這點刪除，應將光標移回到加號 (+) 上面。

　　4、獲取對象捕捉點之后，使用直接距離沿對齊路徑(始于已獲取的對象捕捉點)在精確距離處指定點。具體步驟，要在提示下指定點，先選擇對象捕捉，移動光標顯示對齊路徑，然后在命令提示下輸入距離即可。

　　5、和對象捕捉追蹤一起使用"垂足"、"端點"和"中點"對象捕捉，以繪制到垂直于對象端點或中點的點。(e-works)

　　6、追蹤系統基本快捷鍵及與正交的互斥性是使用整個追蹤系統的基礎，因此在對象追蹤系統中，不要打開正交開關。

　　7、"草圖設置"→"極軸追蹤"→"對象捕捉追蹤設置"選項組用于確定對象捕捉追蹤的模式，"僅正交追蹤"表示當啟用對象捕捉追蹤時，僅顯示正交形式的追蹤矢量;"用所有極軸角設置追蹤"表示如果啟用對象捕捉追蹤，當指定追蹤點后，中望CAD允許光標沿任何極軸角進行矢量追蹤。提醒大家不要用缺省設置。
