浩辰ICAD平臺軟件ICAD2007i新增了快速標注命令(QDIM)，它在使用方式上與AutoCAD完全兼容，對于熟悉AutoCAD的用戶來說，學習和使用這個命令，沒有絲毫障礙。相比其它標注命令，如基線標注(DIMBASELINE)、連續標注(DIMCONTINUE)等，此命令可大幅縮減標注的操作次數，提高繪圖效率。快速標注命令是設計師們又一個高效、便利的工具。

　　浩辰憑借深厚的研發實力、精雕細琢的專業精神，浩辰ICAD2007i在這個功能上相比國內同類產品，具有更好的兼容性，更高的運行效率和更可靠的穩定性，功能和技術完全可以媲美AutoCAD。

　　浩辰ICAD2007i快速標注簡便易學

　　使用浩辰ICAD2007i快速標注命令(QDIM)，通過選取一系列標注對象來繪制連續、基線、坐標、半徑、直徑、或并列尺寸標注，它是Quick Dimensioning的縮寫，此命令可大幅縮減系列標注的操作次數，相比其它標注命令而言，如基線標注(DIMBASELINE)、連續標注(DIMCONTINUE)等，快速標注命令可以一次創建若干個相互關聯的標注對象，也可以同時編輯若干個標注。在使用方式上全面兼容AUTOCAD。

　　快速標注的使用非常簡便：首先輸入命令QDIM或選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕 ，然后選擇要標注的幾何圖形:[選擇對象并回車]，指定尺寸線位置或 [連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)] %26lt;連續%26gt;:[輸入選項或回車]，接著指定或輸入尺寸線位置[回車]，命令完成并返回命令輸入狀態，而且任何時候都可以按ESC鍵中斷命令。

　　浩辰ICAD2007i快速標注靈活實用

　　作為極為實用的標注命令之一，浩辰ICAD2007i快速標注所提供的連續、并列、基線、坐標、直徑、半徑等標注模式，將對標注多個對象或修改多個已有標注提供更為智能、靈活、方便的支持。

　　1、 連續(Continuous)：創建一系列連續標注。

　　連續標注是首尾相連的多個標注。每個標注對象都將從上一個標注對象第二條尺寸界線處測量。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。

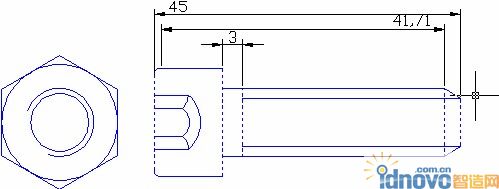

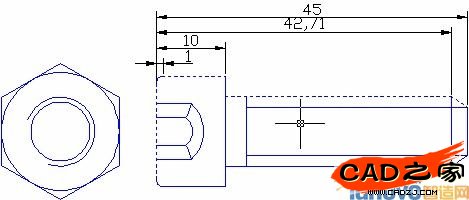

圖1

　　2、 并列(Staggered)：創建一系列并列標注。

　　并列標注是自中心向兩側發散的多個階梯形標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義最內側標注對象的尺寸線。

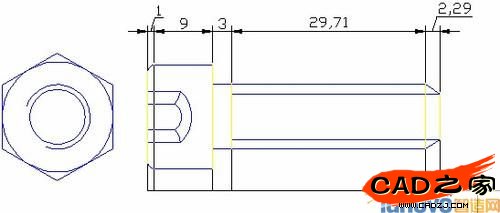

圖2

　　3、 基線(Baseline)：創建一系列基線標注。

　　基線標注是自同一基線處測量的多個標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義第一個標注對象的尺寸線。基線標注總是從靠近基準點的第一個標注對象的第一條尺寸界線處開始測量，默認的基準點位于Ucs原點處，可以輸入選項P指定新的基準點。

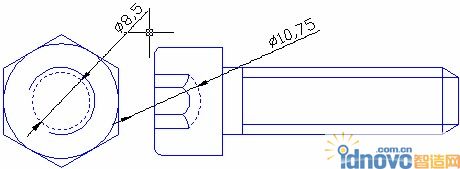

圖3

　　4、 坐標(Ordinate)：創建一系列坐標標注

　　坐標標注用于測量原點到標注特征點的水平或垂直距離。 這種標注可以保持特征點與基準點的精確偏移量，從而避免增大誤差。程序使用當前 UCS 的絕對坐標值確定坐標值。 在創建坐標標注之前，通常需要重設 UCS 原點與基準相符。使用坐標模式將沿X方向或Y方向自動創建一系列坐標標注對象。

　　可以輸入選項P指定坐標標注的基準點，默認的基準點位于UCS原點處。

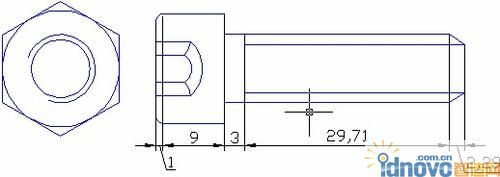

圖4

　　5、 半徑(Radius)：創建一系列半徑標注

　　半徑標注使用可選的中心線或中心標記測量圓弧和圓的半徑，并顯示前面帶有字母 R 的標注文字。根據標注樣式設置，自動生成半徑標注的圓心標記和直線。 僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建半徑標注。所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與半徑標注。可以為圓指定半徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建半徑標注。

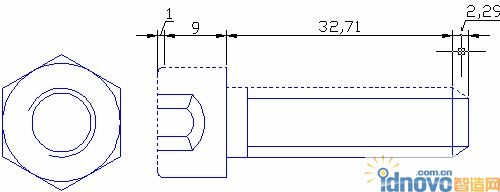

圖5

　　6、 直徑(Diameter)：創建一系列直徑標注

　　直徑標注使用可選的中心線或中心標記測量圓弧和圓的直徑，并顯示前面帶有字母 D 的標注文字。根據標注樣式設置，自動生成直徑標注的圓心標記和直線。 僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建直徑標注。所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與直徑標注。可以為圓指定直徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建直徑標注。

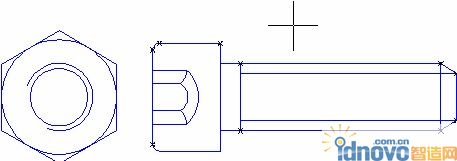

圖6

　　7、 基準點(datumPoint)：為基線和坐標標注設置新的基準點。

　　命令提示“選擇新的基準點:”，指定新的基準點后回車將返回到上一提示。基準點將影響快速基線標注對象或坐標標注對象的測量點。

　　8、 編輯(Edit)：編輯一系列標注點。 將提示用戶在現有標注中添加或刪除標注點。

　　命令提示“指定要刪除的標注點或 [添加(A)/退出(X)] %26lt;退出%26gt;:”，選擇要刪除的點或輸入選項A切換到添加標注點模式，命令提示“指定要添加的標注點或 [刪除(R)/退出(X)] %26lt;退出%26gt;:”。輸入選項X、回車或按ESC鍵將返回到上一提示。

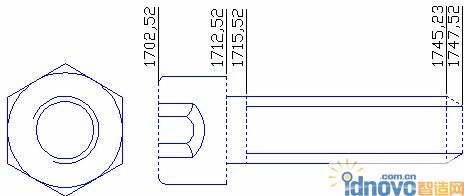

圖7

　　使用快速標注命令(QDIM)不僅可以快速創建一系列新的尺寸標注，也可以用于同時編輯多個已有的標注對象。要使用該命令編輯標注，可以將需要編輯的尺寸標注選為標注對象，然后進行快速標注，命令結束后所選的標注對象將被移動到新位置。

　　具體操作步驟如下：

　　1、 輸入命令QDIM或選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕

　　2、 選擇要編輯的尺寸標注并回車

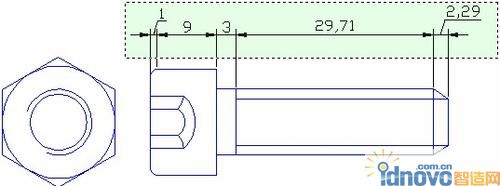

圖8

　　3、 指定尺寸線位置或輸入選項切換到其它標注模式

　　4、 指定或輸入尺寸線位置

圖9

　　5、 命令完成并返回命令輸入狀態，標注對象將被移動到新位置

圖10

　　6、 任何時候都可以按ESC鍵中斷命令。

　　實用性功能的開發，一直是浩辰研發的重點。此次浩辰ICAD2007i新增的功能很多，快速標注就是其中之一，其完美的兼容性和高效穩定的表現切實為設計師的工作帶來了便利，大大提高了工作效率。
