1 APDL的語法特點

　　如任何一門編程語言有自己的語法規則一樣，基于ANSYS的APDL語言也有自己的語法特點和語法規則，以解釋問題的方式對該篇第一部分進行描述。

　　可進行APDL編程的適用平臺?

　　APDL可以有三種編輯形式，第一種是ANSYS自帶的宏命令編輯器，但只能編寫簡單的宏命令，因為行數限制無法編輯大型的宏程序;第二種是PSPAD編輯器，該編輯器的特點是和ANSYS命令連接，輸入命令的前幾個字母能夠顯示出所有以這些字母開頭的命令，寫命令流時比較方便，能夠從網上下載到這個軟件;第三種也是最簡單的一種就是建一個記事本文件將其擴展名.txt改為.mac之后直接在里面編寫程序語句，編寫完成之后直接在ANSYS平臺下就能夠運行剛剛寫好的APDL程序了。

　　APDL編程的程序行組成?

　　APDL語言與大多數的編程語言一樣都有條件語句(IF..ENDIF)、循環語句(DO…)、跳轉語句(GOTO)等，這些功能語句在ANSYS的help文檔ANSYS Parametric Design Language Guide部分有詳細的介紹，這里僅是拋磚引玉，而非具體解釋。

　　如何快速搭建APDL程序模塊?

　　基于ANSYS平臺的APDL程序模塊是絕大分得ANSYS命令和小部分的APDL功能語句組成，而ANSYS本身具有分析過程命令紀錄的功能，即在分析過程中，生成的.log記事本文件就是它在分析時用到的所有命令。當拿到一個問題進行分析，并且想要使用APDL工具進行開發最終形成自動分析模塊時，最簡捷和快速的方法是先摸清一次分析的全部過程，然后拿自動生成的.log文件進行修改形成自己的程序代碼，并在此基礎上添加進APDL功能語句，最后將.log文件改成.mac文件形成完成的宏文件。

　　2 APDL的注意細節

　　在使用APDL開發分析模塊時有一些經常導致錯誤發生卻不容易被引起的重視的問題需要引起我們的重視，養成良好的開發習慣，減少程序在運行過程時的錯誤發生。這些應該注意的細節主要有：APDL參數、宏、函數命名規則，命令默認設置與實際分析問題沖突如何解決，命令注釋方式等。同樣通過ANSYS本身自帶的help文檔就可以找到這些，學習APDL，我們的ANSYS Parametric Design Language Guide便是最好的參考書，而深入學習ANSYS,我們的Release 11.0 Documentation for ANSYS就是最好的參考書。

　　3 APDL實例之一

　　作為ANSYS命令流、二次開發與help文檔系列的第一個實例，這里講述工程上常用的帶有法蘭盤的管道自動建模的APDL程序開發及最終效果附圖。該模塊要求能夠完成的功能包括：

　　a)用戶能夠自動輸入管道長度、厚度、管徑等關鍵參數;

　　b)用戶輸入完參數后能夠自動生成用戶預期需要的管道;

　　c)管道另一端自動生成符合國標的法蘭與管道自動連接。

　　開發過程簡單描述—根據所需要完成功能，該程序模塊要解決以下的問題：

　　1)需要完成用戶參數輸入界面的設計，供用戶輸入?yún)?shù);

　　通過調用ANSYS對話框函數multipro來完成，具體實現代碼是：

　　multipro,"start",7

　　*cset,1,3,g_lei,"Enter guan_lei",0.0

　　*cset,4,6,Pc_x,"Enter XCENTER",0.0

　　*cset,7,9,Pc_y,"Enter YCENTER",0.0

　　*cset,10,12,Pc_z,"Enter ZCENTER",0.0

　　*cset,13,15,P_RAD1,"Enter RAD1",0.0

　　*cset,16,18,P_RAD2,"Enter RAD2",0.0

　　*cset,19,21,P_DEPTH,"Enter DEPTH",0.0

　　*cset,61,62,"CREAT guan", "MODLE_3D"

　　multipro,"end"

　　2)開發完成的程序模塊轉化為ANSYS可執行的程序形式，能夠在ANSYS平臺下執行程序;

　　將命令流按照APDL的命名規則定義好，將擴展名改成：.mac，可直接在ANSYS下啟動該宏命令。

　　3)管道生成后，能夠自動生成符合國家標準的法蘭。

　　在管道的基礎上，按照國家標準添加進法蘭的繪圖命令即可，管道及法蘭實現代碼是：

　　CYL4, Pc_x, Pc_y, P_RAD1, 360, P_RAD2, 360, P_DEPTH

　　WPOFFS, , , P_DEPTH

　　CYL4, Pc_x, Pc_y, P_RAD1, 360, 1.5*P_RAD2, 360, P_RAD1/10

　　cm,v_zhu,volu

　　vsel,none

　　WPOFFS,Pc_x , Pc_y,

　　cswpla,11,1,1,1

　　wpoff,((P_RAD1+1.5*P_RAD2)/2),0,0

　　CYLIND, 0, P_RAD1/10, -0.05*P_RAD2, 0.1*P_RAD2, 0, 360

　　cm,v_kon,volu

　　csys,11

　　vgen,kongshu,v_kon,,,,360/kongshu,,,0

　　cm,v_fu,volu

　　vsel,all

　　vsbv,v_zhu,v_fu

　　csys,0

　　wpave,,,,,,,,0,0,0

　　vsel,none

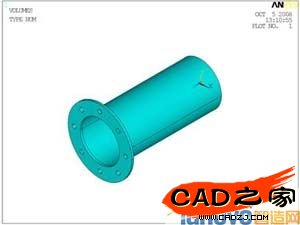

　　最終效果圖如下圖所是：
