中望CAD中提供了多種查詢功能，善用這些查詢功能給CAD設計師繪制圖紙帶來了很大的方便。中望CAD可以查詢的項目包括點坐標(ID)、距離(Distance)、面積、質量特性(Massprop)、時間(Time)等功能的查詢。

　　點坐標查詢

　　在用中望CAD繪圖的過程中，有時需要查看某個點的坐標，利用ID命令可以顯示指定點的坐標。輸入ID命令后，中望CAD將顯示出指定點的X、Y和Z坐標值。

　　距離查詢

　　Dist命令用于計算空間中任意兩點間的距離和角度。

　　Dist命令查詢內容所表示的含義：

　　距離：兩點間的距離

　　XY面上的角：兩點之間連線在XY平面上的投影與X軸的夾角

　　與XY面的夾角：兩點之間連線與XY平面的夾角

　　Delta X：第2點X坐標相對于第1點X坐標的增量

　　Delta Y：第2點Y坐標相對于第1點Y坐標的增量

　　Delta Z：第2點Z坐標相對于第1點Z坐標的增量

　　面積查詢

　　中望CAD中的面積查詢命令可以計算一系列指定點之間的面積和周長，或計算多種對象的面積和周長。此外，該命令還可使用加模式和減模式來計算組合面積。

　　面積查詢命令詳解：

　　(1) 調用"area"命令后，根據提示指定一系列角點，中望CAD將其視為一個封閉多邊形的各個頂點，并計算和報告該封閉多邊形的面積和周長。

　　(2) 調用"area"命令后，根據提示某個對象，中望CAD將計算和報告該對象的面積和周長;可被"area"命令所使用的對象包括圓、橢圓、樣條曲線、多段線、正多邊形、面域和實體等。

　　在通過上述兩種方式進行計算時，均可使用"添加(A)"模式和"減去(S)"模式進行組合計算。

　　(1) 添加(A)：使用該選項計算某個面積時，系統除了報告該面積和周長的計算結果之外，還在總面積中加上該面積。

　　(2) 減去(S)：使用該選項計算某個面積時，系統除了報告該面積和周長的計算結果之外，還在總面積中減去該面積。

　　質量特性查詢

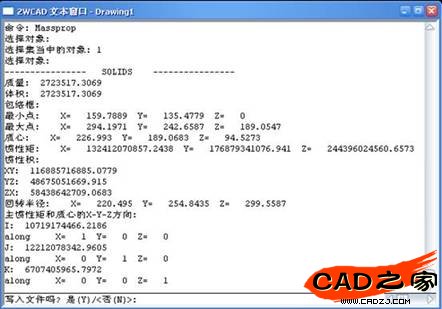

　　在中望CAD專業版中還提供質量特性查詢命令，可以計算并顯示面域或?qū)嶓w的質量特性，如面積、質心和邊界框等。

　　中望CAD還允許用戶將MASSPROP命令的查詢結果寫入到文本文件中，顯示查詢結果的最后系統將給出提示：

　　"寫入文檔嗎?是(Y)/<否(N)>" :

　　如果用戶輸入Y，則系統進一步提示輸入一個文件名，并將結果保存在該文件中,以.mpr格式導出文件，此文件可以用記事本格式打開。

　　列表顯示

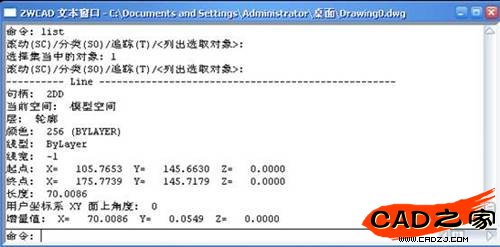

　　利用list命令可以同時列出一個或多個對象的屬性特征和幾何特征參數。

　　顯示狀態查詢

　　其實每個圖形都有各自的狀態，這些狀態包括圖形界限、模型空間使用情況、當前圖層、顏色、線形等信息，都可以用Status命令查詢。

　　Time顯示時間

　　當前圖紙的時間信息對于用戶與其他CAD設計師進行交流也有很大幫助。這些信息包括當前時間、創建時間、上次更新時間等，都可以用time命令查詢。
