　　轉子動力學分析是判斷航空發動機運行穩定性和可靠性的重要依據，也是提高系統效率、延長使用壽命以及實現系統優化設計的技術和理論基礎。SAMCEF FOR ROTOR是專業的轉子動力學分析軟件，通過對轉子、定子和連接部件等各種結構的分析，評價結構的動力學穩定性和設計可靠性。在航空發動機設計分析領域有著廣泛應用，是世界范圍內最著名的商用轉子動力學軟件，包含多種轉子模型的定義，如圖1、圖2所示。

　　二、模型及其他

　　1.一維模型：梁-剛性盤-彈簧模型

　　轉子采用梁單元模擬，軸承采用彈簧單元模擬，輪盤采用集中質量單元模擬。這種模型計算速度快，適用于有大量設計參數需要進行調整的初步分析。一維模型，如圖3所示。

　　2.二維模型：傅里葉多諧波軸對稱模型

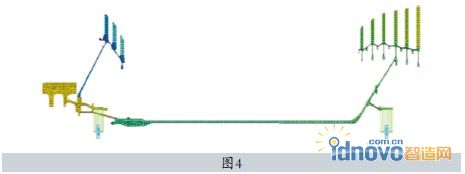

　　轉子采用2D傅里葉多諧波單元模擬，可以準確地描述結構的軸向變形、扭轉變形和彎曲變形。這種模型適合對轉子結構創建更精細的計算分析模型，還非常適合于葉片數量較大的轉子模型。二維模型，如圖4所示。

　　3.三維模型：(多級)循環對稱模型或3D模型

　　轉子采用3D有限元實體單元模擬，可以更詳細、更精確地描述發動機的幾何特性，能夠使計算結果更準確。這種模型更適用于結構彎扭振動耦合作用明顯時，或者葉輪、風扇等較復雜的幾何模型。三維模型，如圖5、圖6所示。

　　4.連接部件

　　連接部件，包括：軸承、密封和線性軸承單元;考慮了壓力、齒形和錐度角的齒輪單元模型;滾動軸承、滑動軸承、動壓軸承和靜壓軸承;建立在傳遞函數上的電磁軸承;非線性Bushing套管單元(多用途);擠壓油膜阻尼器和結構阻尼器，如圖7所示。

　　5.基礎和支撐機構

　　既可以精確建模又可以等效為質量、剛度與阻尼的系統，從而做出整體系統分析，同時考慮整個系統的動力學特性。轉子和靜子可以是不同維度的模型，SAMCEF FOR ROTOR為聯用不同模型提供了的特殊銜接單元，此特有功能也為用戶在軟件使用過程中提供了極大的便利，如圖8所示。

　　三、常用分析類別

　　(1)臨界轉速計算——計算轉子系統在不同基頻下的特征值，同時得到相應的位移、動量、應變能和動能的分布，并且可以自動輸出坎貝爾圖(Campbell’s Diagrams)和奈奎斯特圖(Nyquist’s Diagram)。

　　(2)線性諧響應分析——載荷可以是同步載荷(如結構不平衡力)或非同步載荷(如重力、旋轉流體力等)。

　　(3)非線性諧響應分析——考慮非線性支撐、軸承間隙等非線性因素的諧響應分析。

　　(4)非線性瞬態響應分析——系統啟動和終止過程中的加速與減速分析，可以考慮如葉片損傷斷裂等瞬態沖擊力造成的非平衡力效應。

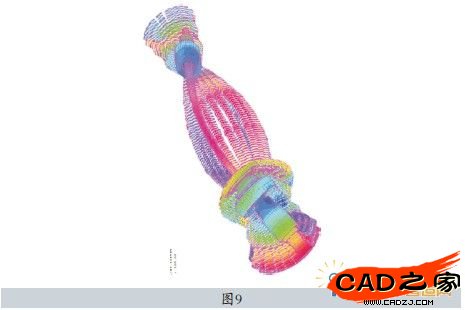

　　(5)超單元的生成和恢復(子結構法)——通過等效縮減剛度、質量和阻尼矩陣，應用動態超單元降低模型的規模，常用于分析大型復雜的結構或者系統整體分析，如圖9所示。

　　SAMCEF FOR ROTOR軟件考慮了轉子動力學設計的特殊難點問題，能夠準確描述整個轉子系統的動力學行為，確保計算的準確性和可靠性。其中，主要考慮的問題有：陀螺效應;結構剛化和軟化;結構阻尼;彎扭振動耦合;連接部件作用。

　　四、軟件主要特色

　　(1)豐富的建模選擇——根據用戶分析需求和偏好，SAMCEF FOR ROTOR軟件為用戶提供了多種建模選擇。其中，傅立葉多諧波模型和3D多級循環對稱模型，更是為用戶創造了極大的便利。

　　(2)整體結構分析——SAMCEF FOR ROTOR即能夠進行單一轉子部分的分析，又可以實現轉子靜子整體結構分析，其,包含的特殊銜接單元可以使不同維度模型的聯用成為可能，極大地提高了工作效率。

　　(3)全備的分析類型——用戶可以根據分析目的，在靜態分析、模態分析、臨界轉速及穩定性分析、線性及非線性諧響應分析(動平衡)、瞬態分析以及超單元運用等各項分析功能中靈活選擇，使研發過程得心應手。

　　(4)精準高效的算法——SAMCEF FOR ROTOR在開發過程中非常注重軟件的運行效率，一系列算法既可以保留默認，又可以由用戶根據需求自行選擇，在保證工作效率的同時使結果具有更高的精確性。

　　(5)便捷的后處理程序——轉子動力學分析往往需要復雜的結果后處理，SAMCEF FOR ROTOR為用戶充分考慮了這一點。豐富的輸出結果選項可以讓用戶得到所有后續可能應用到的結果，各種圖表的自動繪制功能允許用戶方便快捷地查看結果。
