課程設計極大鍛煉了綜合運用知識的能力，船舶靜力學的課程設計中，碰到了這樣一個問題，需要將提供的 Excel圖表或型值導入到 AutoCAD中，以方便測量點之間的長度，既要保證數據的絕對精確，又要保證效率。由于有 300多個數值要測量，所以必須要借助 CAD軟件。手工測量是很耗時并且很不精確的。

 >>型值數據

通常，將船體的型值輸入到 AutoCAD有兩種方法，一是單個點的坐標一一輸入，使用樣條曲線工具連成曲線；二是使用 VB宏命令來輸入數據。第一種方法在大數據量的情況下顯然是不現實的，而第二種方法本人還沒嘗試過，并且編程本身不是一件容易的事，不允許有那么多時間，并且不容易檢查。

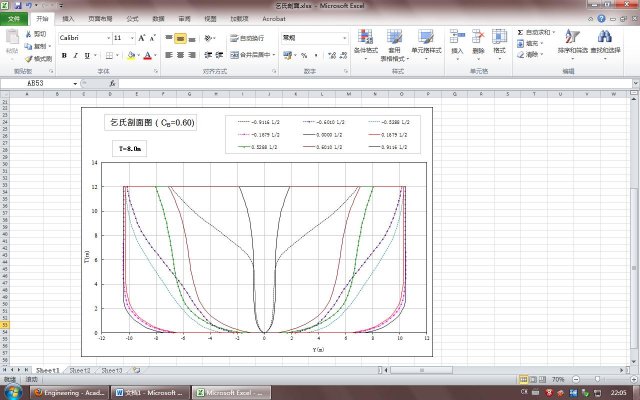

發現到老師提供的圖表是根據數據使用 Excel的圖表工具生成的，那么直接把圖復制到 CAD里面呢？圖片是以位圖形式復制過去的，不起到作用。翻了一下菜單，看到 AutoCAD本身是支持以“插入 OLE對象”的形式導入各種對象，包括 office文檔、圖片、 Adobe系列的格式。但這樣也僅限于把對象現實出來，不能在 CAD里面編輯，這種方法離目標還有很遠，但有一個優點，雙擊文件即可編輯，并且文字是矢量顯示的。

再次查看了一下“打開”和“導入”命令，發現 AutoCAD支持的格式甚少，我的是 2008版的，只有 dwg、 dws、 dxf、 dwt、 3ds、 wmf這幾個格式可以導入。難道只能把圖表打印出來手工測量嗎？

回到 Excel的表格，注意到圖表的格式是矢量的，也就是說，把圖表導出到 CAD支持的格式，理論上是可行的，那么如果把圖表導出成我想要的格式呢？微軟畢竟是 IT行業的帝國，在兼容的格式上也是龐大的。一下子發現了我喜歡的 PDF格式：

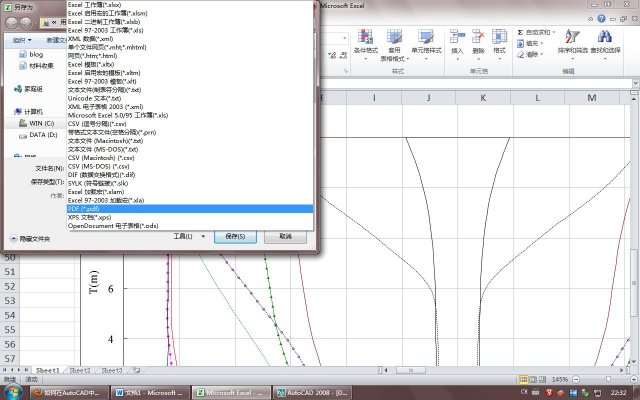

選定圖表，選擇“文件”——“另存為”—— PDF格式，就可以看到支持無限放大而不失真的乞氏剖面圖了！一下子有了希望。

這樣直接把 PDF輸入到 CAD里面還是沒有效果的，聯想到幾乎支持所有格式的犀牛軟件，它行不行？

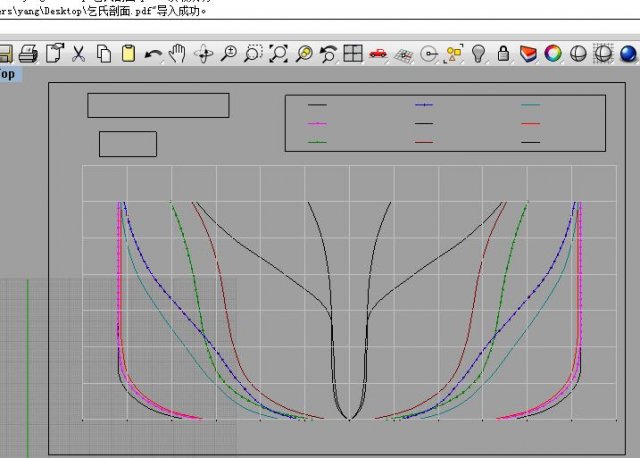

看來 AutoCAD得好好向人家 Rhinoceros學習啊！一下子就導入 PDF文件了，支持線條顏色，但是文字不支持。這樣就方便地另存為 dwg格式，放進 AutoCAD里面量取長度，問題解決了！

因?yàn)椴恢狼叭耸窃鯓犹幚磉@個問題的，所以就只能自己摸索。這是我發現的一個辦法，這樣肯定要比計算機手動輸入型值要來得快，而且可以保證極高的精確度。

發現還有幾個可以探索下的地方：

1． 1.CAD的 VBA編程，在只有型值的情況下，就必須也只能采用這種辦法導入數據了。

2． 2.程序自動測量數據，并把數據輸出。

3． 3.有同學反映使用同樣的方法，在 dwg里面的線條是斷的。不過后來轉成 dxf格式后解決問題。肯定有原因吧。

4． 4.Excel圖表能不能集成測量的功能？能不能直接轉換為 dwg？（包括長度、面積）

一周的日夜奮戰結束，老師也強調了，課程設計是為了掌握方法，不要陷入數據的圈套，結果不重要。但誰不關心結果的準確？即使是計算機計算后，還不忘驗算一遍。宅在教室里的日子很充實，從沒發現一天過得這樣快，跟同學們合作。不管是午飯的鴨腿便當，還是溫暖的奶茶，主樓里下午的陽光，都是值得回憶的。
