用CAD做平面視圖時，常遇到由兩個視圖補畫第三視圖的情形。不少人看到這種問題時，要是看到視圖里給出了尺寸就直接按尺寸來做另一視圖，要是沒有給出尺寸時就用CAD中自帶的工具進行量取做另一視圖。其實這都是不明智的做法，甚至會產生由于尺寸進位而導致的錯誤。

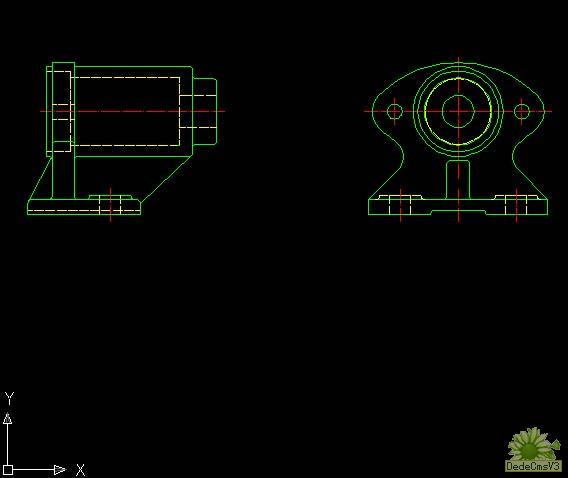

下面，結合以下兩個視圖，就我常使用的一些做圖方法介紹如下：
下面，結合以下兩個視圖，就我常使用的一些做圖方法介紹如下：

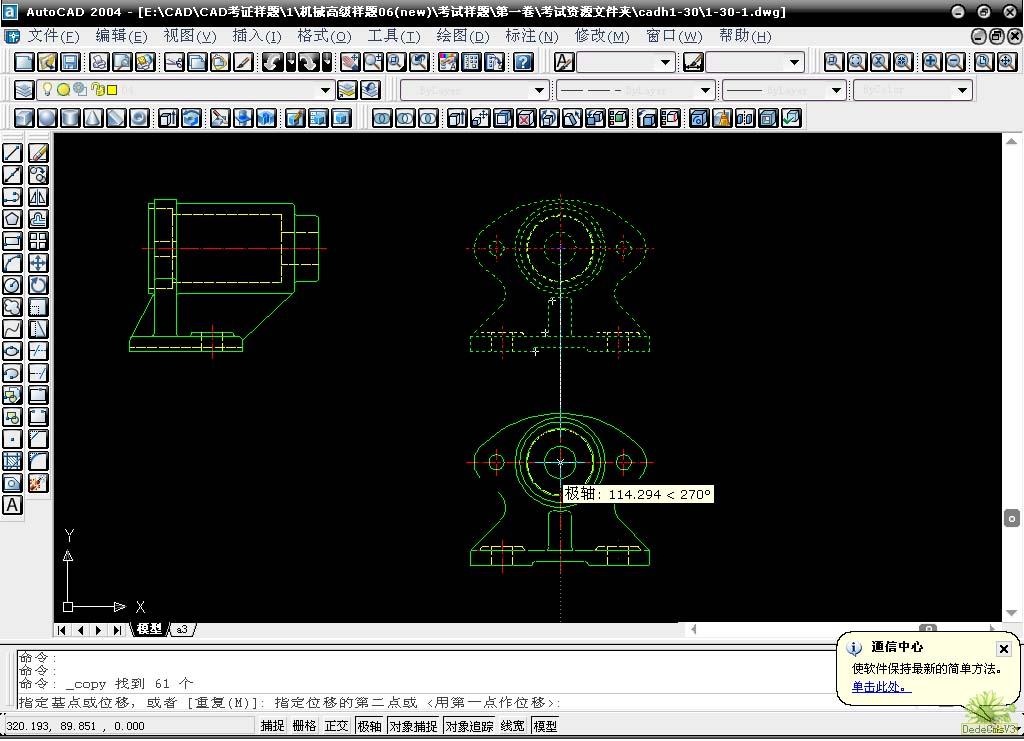

按下圖所示復制左視圖：

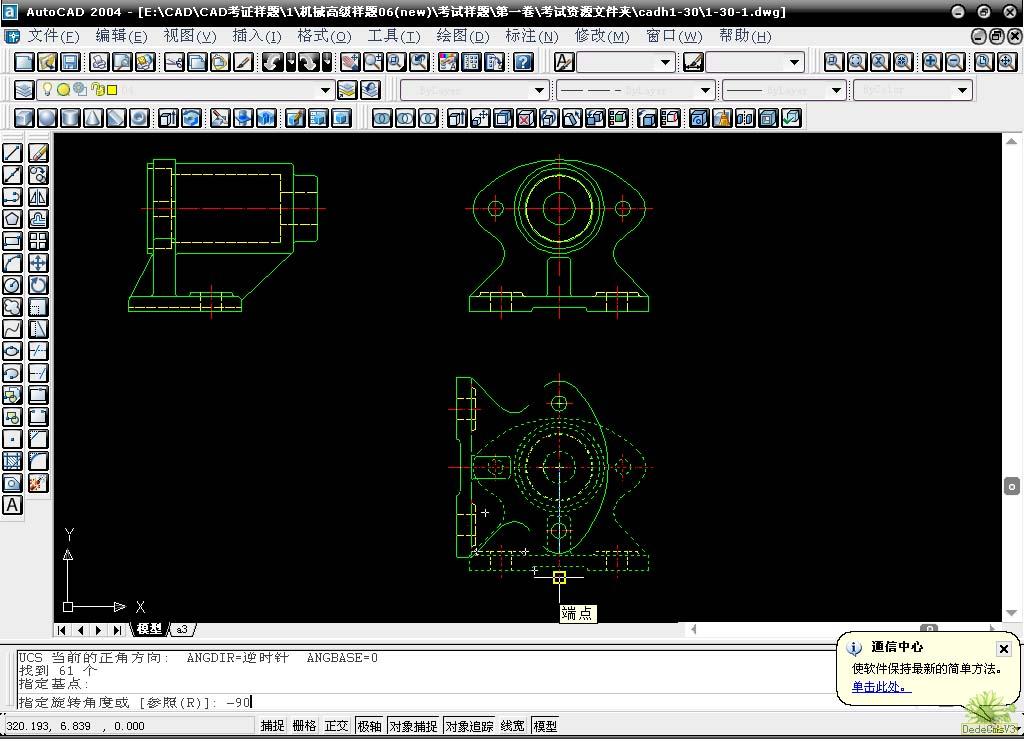

再把復制出來的圖按圖中所示旋轉 -90度：

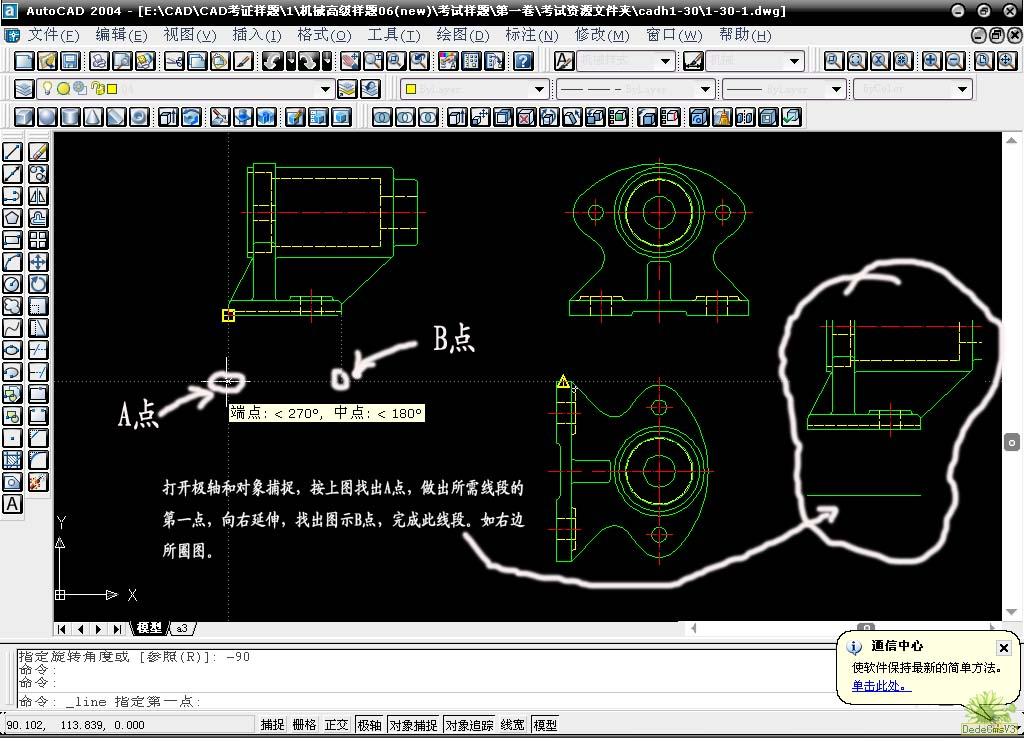

畫出第一條線段：
按這種方法，可畫出其它線段。
對于圓柱體及其它一些在兩個視圖中都有一樣的表示方法的線段，可直接從一個視圖復制過來，提高作圖速度：

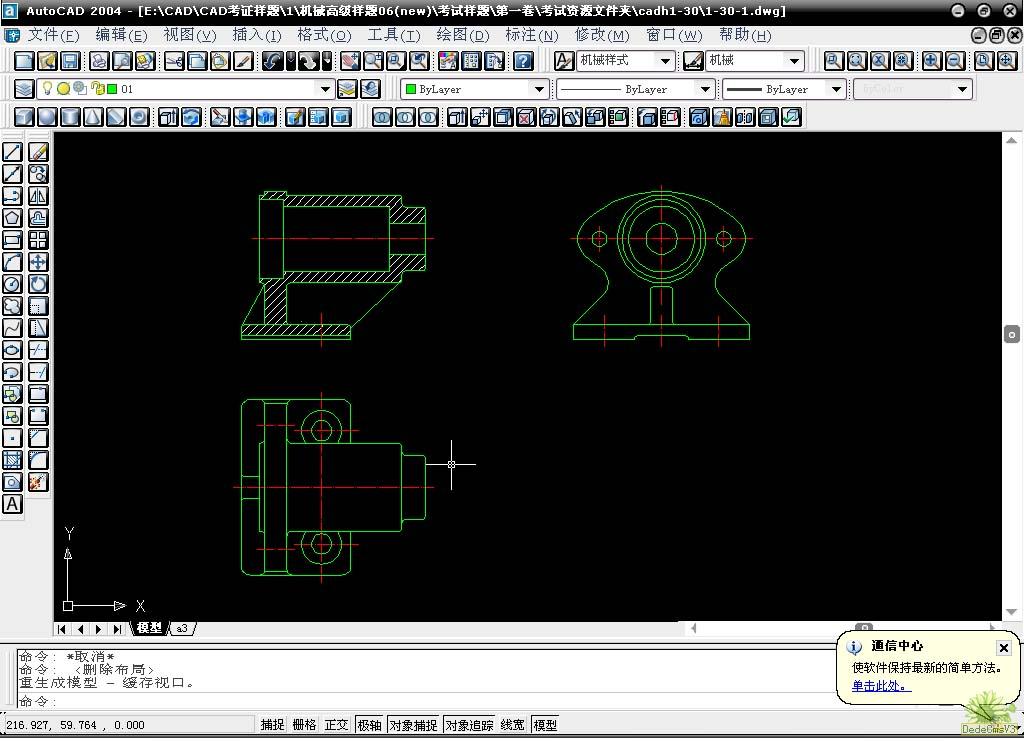

最后，按要求，畫完圖后，把主視圖改為全剖視圖。最終效果如下圖：
還想提示一下，若是考廣東高級繪圖員遇到這種題時，記得把這三個視圖復制后粘貼到a3或a4（視圖紙的大小而定）布局中，并把標題欄填好。
