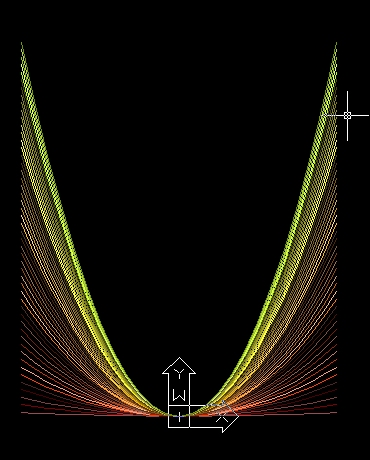

先畫一組下圖拋物線。

下面是源碼：
Sub myl()
Dim p(0 To 49) As Double '定義點坐標
Dim myl As Object '定義引用曲線對象變量
co = 15 '定義顏色
For a = 0.01 To 1 Step 0.02 '開始循環畫拋物線
  For i = -24 To 24 Step 2 '開始畫多段線
    j = i + 24  '確定數組元素
    p(j) = i '橫坐標
    p(j + 1) = a * p(j) * p(j) / 10 '縱坐標
  Next i '至此p(0)-p(40)所有元素已定義，結束循環
  Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '畫多段線
  myl.Color = co '設置顏色屬性
  co = co + 1 '改變顏色，供下次定義曲線顏色
Next a
End sub

為了鼓勵大家積極思考，從本課開始，我不再解釋每一條語句的作用，只對以前沒有提過的語句進行一些解釋，也許你一時很難明白，建議用上一課提到的跟蹤變量、添加斷點的辦法領悟每一條語句的作用，如果有問題不懂請跟貼提問。
在跟蹤變量p時請?jiān)诟櫞翱谥袉螕糇兞縫前的+號，這樣可以看清數組p中每一個元素的變化。

ACAD沒有現成的畫拋物線命令，我們只能用程序編寫多段線畫近似拋物線。理論上，拋物線的X值可以是無限小、無限大，這里取值范圍在正負24之間。

程序第二行：Dim myl As Object '定義引用曲線對象變量
Object也是一種變量類型，它可以把變量定義為對象，本例中myl變量將引用多段線，所以要定義為Objet類型。

看畫多段線命令：
Set myl = ThisDrawing.ModelSpace.AddLightWeightPolyline(p) '畫多段線
其中括號中的p是一個數組，這個數組的元素?cái)?shù)必須是偶數，每?jī)蓚€(gè)元數作為一個點坐標。
等號前面部分“Set myl”的作用就將myl變量去引用畫好的多段線。
myl.Color = co '設置顏色屬性。在ACAD中，顏色可以用數字表示，本例中co會增值，這樣就會有五彩繽紛的效果。

本課第二張圖：正弦曲線，下面是源碼：
Sub sinl()
Dim p(0 To 719) As Double '定義點坐標
For i = 0 To 718 Step 2 '開始畫多段線
    p(i) = i * 2 * 3.1415926535897 / 360 '橫坐標
    p(i + 1) = 2 * Sin(p(i)) '縱坐標
Next i
ThisDrawing.ModelSpace.AddLightWeightPolyline (p) '畫多段線
ZoomExtents '顯示整個圖形
End Sub

p(i) = i * 2 * 3.1415926535897 / 360 '橫坐標
橫坐標表示角度，后面表達式的作用是把角度轉化弧度
ZoomExtents語句是縮放命令，它的作用是顯示整個圖形，消除圖形以外的區域

本課思考題：畫一條拋物線：y=0.5*x*x+3，其中X取值范圍在正負50之間
