CAD競賽題！看看你能做出幾個題！

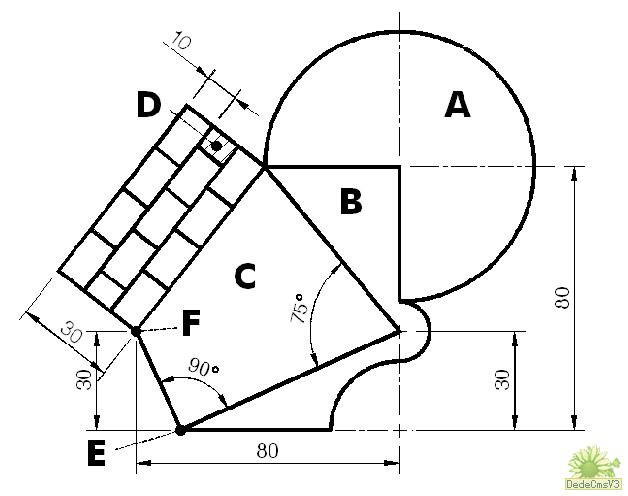

第一題：
圖片附件: [第一題] 1.gif (2006-4-4 17:03, 9.46 K)
1 封閉區域A之面積為何 ? mm²
2.封閉區域B之面積為何?
(A) 1605.733 (B) 1705.733 (C) 1805.733 (D) 1905.733
3.封閉區域C之面積為何? mm²
4.斜線區域D之面積為何? mm²
5.線段EF之長度為何?
(A) 32.915 (B) 32.815 (C) 32.715 (D) 32.615
第二題：
圖片附件: [第二題] 2.jpg (2006-4-4 17:03, 48.32 K)
6 格狀區域A之面積為何? mm²
7. 封閉區域E之面積為何? mm²
8. 斜線區域F之面積為何?
(A)2204.026 (B)2214.026 (C)2224.026 (D)2234.026
9. C圓心到D點直線距離為何? mm
10. G的長度為何?
(A) 30.684 (B) 31.684 (C) 32.684 (D) 33.684
第三題：
圖片附件: [第三題] 3.jpg (2006-4-4 17:03, 33.67 K)
11 斜線區域K之面積為何? mm²
12. ∠EDG之角度為何? 度
13. 斜線區域A之面積為何?
(A)1907.26 (B)1745.56 (C)1646.66 (D)1818.29
14. ∠FCH之角度為何? 度
15. 斜線區域B之面積為何?
(A) 595.99 (B) 596.99 (C) 597.99 (D) 598.99

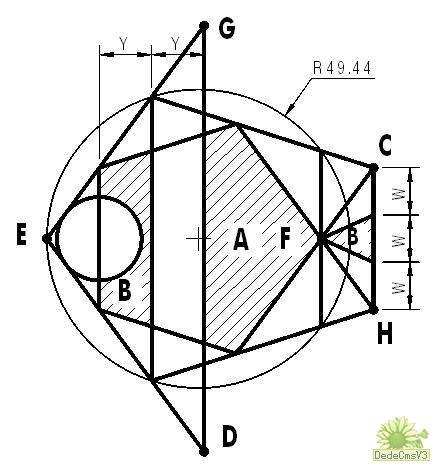

第四題：
#p#分頁標題#e#圖片附件: [第四題] 4.jpg (2006-4-4 17:03, 40.67 K)
16 請問A點至D點直線距離是多少?
(A)56.64 (B)57.64 (C)58.64 (D)59.64
17. 請問B點至F點直線距離是多少? mm
18. 請問C點至E點直線距離是多少? mm
19. 請問斜線區域面積是多少?
(A) 2748.12 (B) 2748.21 (C) 2784.12 (D) 2784.21
20. 請問斜線區域周長是多少? mm

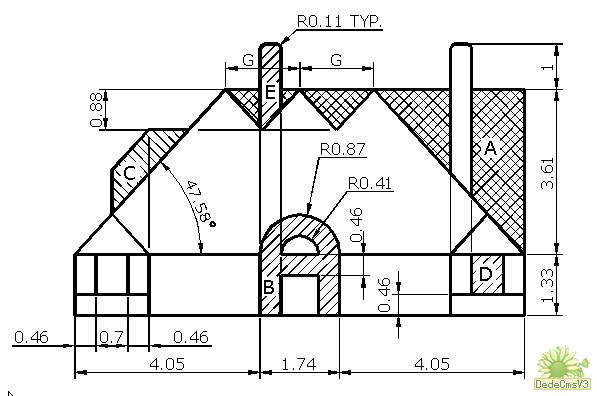

第五題：
圖片附件: [第五題] 5.jpg (2006-4-4 17:03, 37 K)
21 雙斜線區域A之總面積為何，共五塊? mm²
22. 斜線區域B之面積為何? mm²
23. 斜線區域C之面積為何?
(A) 1.19 (B) 1.34 (C) 1.56 (D) 1.01
24. 斜線區域D之周長為何?
(A) 4.03 (B) 3.67 (C) 3.14 (D) 3.49
25. 斜線區域E之周長為何?
(A) 4.14 (B) 4.67 (C) 4.31 (D) 4.89

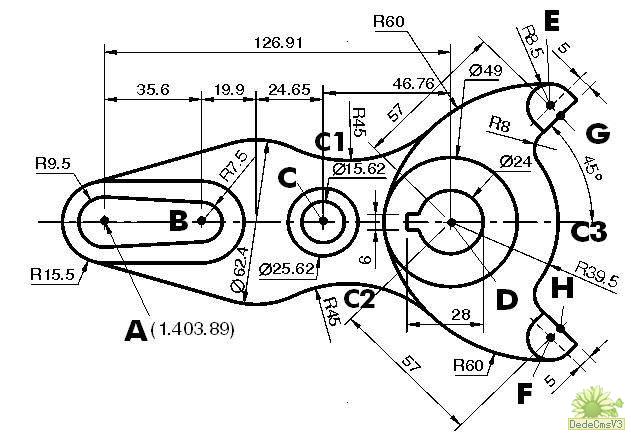

第六題：
圖片附件: [第六題] 6.jpg (2006-4-4 17:03, 49.42 K)
26 C3圓弧之弧長為何?
(A) 48.66 (B) 48.68 (C) 48.70 (D) 48.95
27. C2圓弧之圓心至F點的距離為何?
(A) 78.47 (B) 78.48 (C) 78.49 (D) 78.50
28. C1圓弧之圓心至H點的角度為何?
(A) 305.66° (B) 305.68° (C) 305.70° (D) 305.72°
29. 此圖形之外形輪廓線之周長為何? mm
30. 扣除所有內孔後之淨面積為何? mm²
