用過一段時間CAD的人都知道用炸開（X）命令可以將圖塊分解，也可以將多段線分解成直線等，之前發過文章介紹過圖塊無法分解的情況。但到底哪些圖形可以分解？會分解成什么對象？有哪些跟分解相關的命令？其實發現這里面的學問還真不少，這里簡單總結一下，希望對大家有幫助。

一、常規分解：炸開（EXPLODE）
在CAD中文版現在翻譯成分解，從英文直譯的話就是爆炸或炸開，這也是大家常用的分解命令，快捷鍵是一個字母X，說明使用非常頻繁。

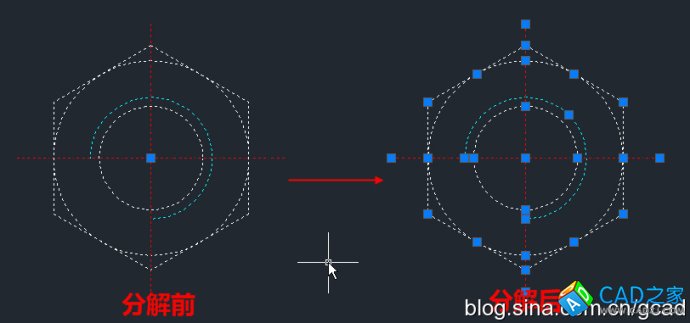

炸開不僅可以分解圖塊，還可以分解多段線、面域、多行文字等，簡單說就是：將復合對象分解為其組件對象。



CAD分解（炸開的）的相關命令

任何分解對象的顏色、線型和線寬都可能會改變。其他結果將根據分解的復合對象類型的不同而有所不同。
下面是對每個以下類型對象執行 EXPLODE 的結果：
二維多段線
放棄所有關聯的寬度或切線信息。對于有寬度的多段線，將沿多段線中心生成直線和圓弧。
三維多段線
分解成直線段。為三維多段線指定的線型將應用到每一個得到的線段。
將非平整面分解成曲面。
圓
圓無法分解，如果位于非一致比例的塊內，則分解為橢圓。
圓弧
圓弧無法分解。如果圓弧位于各軸向非一致比例的圖塊內，則分解為橢圓弧。
面域（REGION）
分解成直線、圓弧或樣條曲線。
多行文字
分解成單行文字對象。
多線（MLINE）
分解成直線和圓弧。
標注和引線
根據標注和引線的不同，可分解成直線、樣條曲線、實體（箭頭）、塊插入（箭頭、注釋塊）、多行文字或公差對象。
注釋性對象
將當前比例圖示分解為構成該圖示的組件（已不再是注釋性）。已刪除其他比例圖示。
圖塊
圖塊一次只能分解一層。如果一個塊內包含其他圖塊或多段線，分解后這些多段線和圖塊或保留，如果需要分解這些圖形需要再次炸開。
具有相同 X、Y、Z比例的塊將分解成它們的部件對象。具有不同 X、Y、Z比例的塊（非一致比例塊）可能分解成跟原始對象不同的圖形，例如圓會分解成橢圓、弧被分解成橢圓弧等。
當按非統一比例縮放的塊中包含無法分解的對象時，這些塊將被收集到一個匿名塊（名稱以“*E”為前綴）中，并按非統一比例縮放進行引用。如果這種塊中的所有對象都不可分解，則選定的塊參照不能分解。非一致縮放的塊中的體、三維實體和面域圖元不能分解。
為什么圖塊無法分解？
分解一個包含屬性的塊將刪除屬性值并重顯示屬性定義。
無法分解使用外部參照插入的塊及其依賴塊。
不能分解使用 MINSERT 命令插入的塊（多重插入塊）。（MINSERT在 AutoCAD LT 中不可用。）


陣列
高版本CAD創建的陣列對象類似于一個動態塊，可以動態調整。分解可將關聯陣列分解為原始對象的副本。
體(SOLID)對象
分解成一個單一表面的體（非平面表面）、面域或曲線。
網格（MESH）對象
將每個面分解成獨立的三維面對象。將保留指定的顏色和材質。（在 AutoCAD LT 中不可用。）
多面網格(POLYMESH)
單頂點網格分解成點對象。雙頂點網格分解成直線。三頂點網格分解成三維面。
三維實體
將平整面分解成面域。

二、分解同時修改圖形特性（XPLODE）
用EXPLODE命令分解對象時，圖形對象的圖層、顏色、線型等特性將按一定規則進行處理，比如保留原有的特性或放置到當前層。如果希望在分解圖形的時候指定圖形的執行，可以使用另一個分解命令：XPLODE。
XPLODE命令可以將復合對象分解為其部件對象，而且根據需要指定特性。
執行XPLODE命令并選擇對象后提示如下：
[全部(A)/顏色(C)/圖層(LA)/線型(LT)/線寬(LW)/從父塊繼承(I)/分解(E)] <分解>:

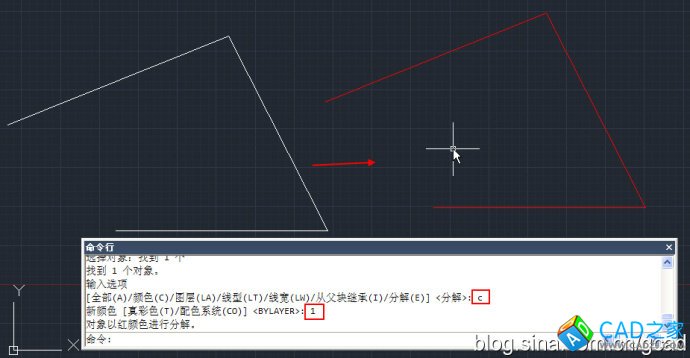

可以設置選項來控制分解后圖形的屬性，例如輸入C回車，然后會提示輸入顏色值，假如輸入1號色，就可以讓分解后的圖形變成紅色，如下圖所示。



CAD分解（炸開的）的相關命令
如果輸入A回車，表示要修改所有這些屬性；如果輸入I回車，表示從分解的復合對象集成屬性；輸入E回車則直接分解，效果跟X相同。
如果一次選擇了多個對象，會提示總共選擇了多少對象，在這些對象中有多少對象不能被分解。然后可以設置每個對象單獨分解或者按照同樣的設置進行分解，提示如下：單獨分解(I)/<全局(G)>:
下面簡單介紹一下各選項的作用
單獨分解
對選定對象逐個進行修改。將為每個對象顯示以下提示。
全局
所有選定對象按相同規則進行分解。
全部
設置分解對象之后部件對象的顏色、線型、線寬和圖層。將顯示與顏色、線型、線寬和圖層選項相關聯的提示。
顏色
設置分解對象之后部件對象的顏色。
l 直接輸入1-255的數值將直接設成對應的索引色
l 輸入 bylayer繼承分解對象所在的圖層的顏色。
l 輸入 byblock 繼承分解對象的顏色。
l 輸入 t將真彩色應用到選定的對象。
l 輸入 co將加載的配色系統中的顏色應用到選定的對象。
圖層
設置分解對象之后部件對象所在的圖層。默認選項是繼承當前圖層而不是分解對象所在的圖層。
線型
設置分解對象之后部件對象的線型。
輸入 bylayer繼承分解對象所在的圖層的線型。
輸入 byblock繼承分解對象的線型。
線寬
設置分解部件對象后部件對象的線寬。
從父塊繼承
如果部件對象的顏色、線型和線寬為“BYBLOCK”并且對象是在圖層 0上繪制的，則將部件對象的顏色、線型、線寬和圖層設定為分解對象的對應項。
分解
將一個合成對象分解為單個的部件對象，這與 EXPLODE 命令的功能完全一樣。

三、屬性塊分解（BURST）
屬性塊如果用X進行分解，屬性將恢復原始狀態，也就是看到的將是屬性的標簽，屬性的值將會丟失。如果希望屬性塊分解后看上去跟分解之前是一樣的，就需要將屬性分解為文字，在CAD的擴展工具中提供了一個專用的命令：BURST，高版本無需裝擴展工具也可以使用此命令了。
如何將CAD圖塊中的屬性文字分解為普通文字？

四、文字分解成輪廓線（TXTEXP）
用X命令可以將多行文字分解成單行文字，單行文字無法在繼續分解了。但有時如果我們想獲取文字的輪廓線進行是三維建?；蚱渌庉嫷臅r(shí)候，就需要使用將文字分解成輪廓線的命令：TXTEXP。本文轉自CAD小苗博客：http://blog.sina.com.cn/s/blog_768f3f570102x272.html
