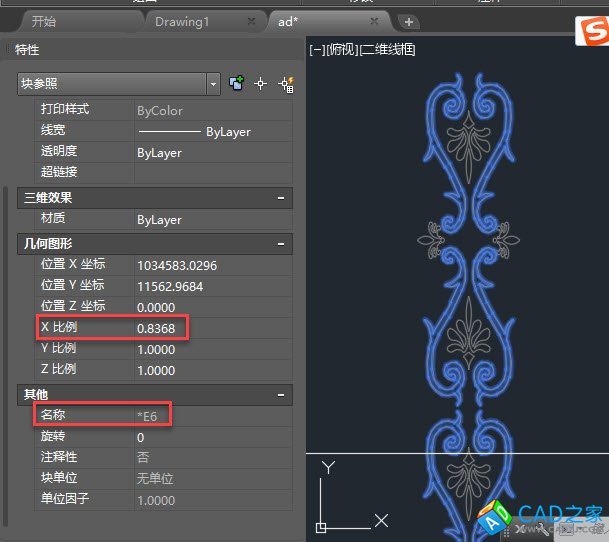

前兩天有位網友問為什么圖塊無法分解，之前發過相關的文章：cad圖塊無法分解怎么辦？他說塊可以編輯但無法分解，我想當然地以為圖塊被設置了無法分解，結果按這個思路教了他解決方法，結果還是沒有解決問題，只能讓他把圖紙發過來，發過來后一看，圖塊是一個匿名塊（名字前帶*號），XZ軸比例為1，但X軸比例是0.8幾，如下圖所示。

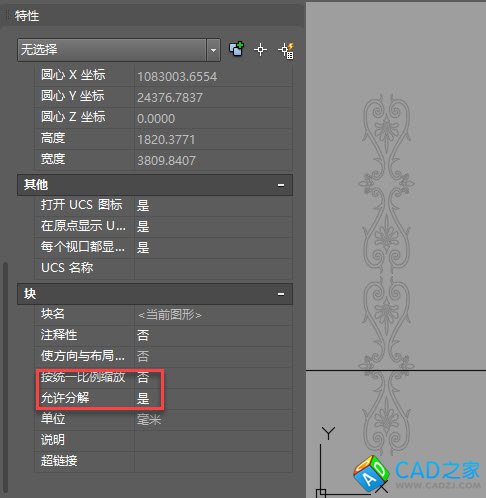

雙擊圖塊進入塊編輯器后，圖塊也并未設置成無法分解，如下圖所示。




記得在低版本，可能AUTOCAD 2004版本時不按統一比例縮放的圖塊是無法分解的。關閉塊編輯器后，將圖塊的X軸比例改成1后，圖塊確實可以分解了。但問題明顯不是不等比縮放的問題，因?yàn)槲易约簞?chuàng)建一個類似比例的圖塊，是可以正常分解的。顯然問題出在圖塊內部的圖形上，X軸比例設置成1分解后，選中塊內圖形，在特性面板（CTRL+1）中查看圖形的特性，圖形確實有點特殊，圖塊中的圖形是面域，如下圖所示。




為了驗證問題出在面域上，我將面域炸開成線后再重新將圖形做成圖塊，并將X比例設置為0.8，發現圖塊是可以分解的。然后我簡單繪制了一個圓，然后做成面域，再做成圖塊，將X軸比例設置為0.8，同樣無法分解。
看來以前在介紹圖塊不能分解怎么辦時漏掉了一種情況，圖塊中如果有面域，當不按統一比例縮放時，也就是圖塊內面域變形后就無法分解了。
是不是只有圖塊中有面域時如此呢？面域跟其他線性圖形有什么區別呢？
面域雖然在繪圖菜單和面板里，但跟直線、多段線、圓、橢圓、樣條線性圖形是不一樣的，從名字上看就可以看出它是一個面。我們輸入SHADE，回車，就可以明顯看出面域跟其他圖形的區別，如下圖所示。




著色后就可以看出來兩者的區別，可以看出面域原來真是一個面。面域其實跟方體、球體等三維實體是一樣的，我嘗試創建了一個BOX方體，做成圖塊，將X軸比例改成0.8，同樣無法分解。
面域（REGION）有什么用？為什么有時生成面域不成功？
是不是不等比圖塊內只要有三維模型就無法分解啊，我嘗試了一下不同的三維圖形，發現只有面域和三維實體（3D SOLID）無法分解，三維網格（MESH）對象做的圖塊即使非等比縮放時認可分解。




最后總結一下，圖塊中如果有面域和三維實體，如果各軸向比例不一致就會導致無法分解。
當遇到普通圖塊可以進行塊編輯但無法分解時，首先檢查是否設置了不允許分解，然后在看看圖中是否有面域或三維實體，如果有，你有兩種選擇：一種是將面域和三維實體分解成線后退出塊編輯再分解塊，或者如果要保留面域和三維實體，只能將各項比例改成一致后再分解。
之前因?yàn)楫媹D以二維為主，做的三維模型比較簡單，也基本不做成圖塊，因此沒有發現這種問題。至于為什么CAD要這么處理，也沒法深究，大家知道就好了。
