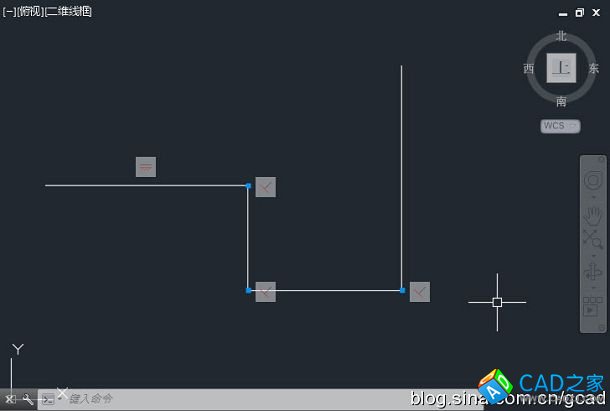

網上有不少人問這樣的問題,在畫圖時圖中會出現很多方形小圖標,如下圖所示 ,這是怎么回事?怎么去掉這些圖標?

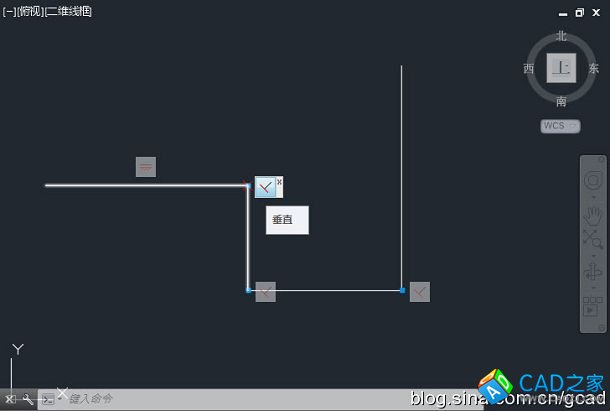

要想知道這些方塊圖標是什么,可以將光標移動到光標上,光標上會顯示漢字,如下圖所示。

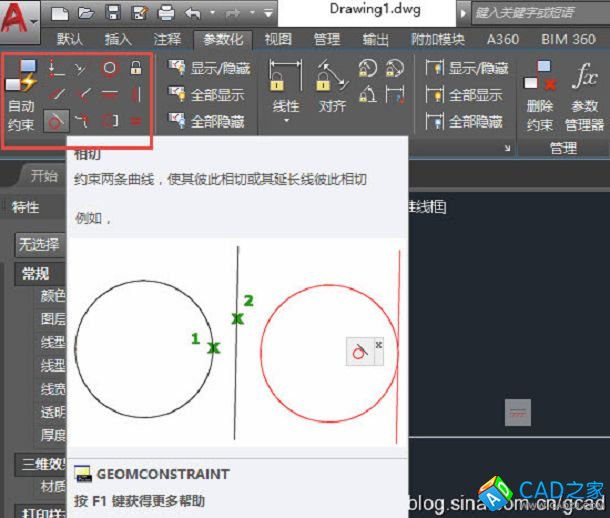

從出現的文字我們就知道了這個圖標的意思,比如說上圖中的垂直很顯然說的是兩條直線的幾何位置關系。這種用于定義圖形的幾何特征或兩個圖形間幾何關系的控件叫約束(CONSTRAINT),是CAD參數化設計的一部分,CAD提供的幾何約束包括重合、共線、固定、水平、豎直、垂直、平行、相切、平滑、對稱、相等,如下圖所示。

知道了這些圖標是約束的符號,那為什么我們也沒有設置約束,繪圖時怎么就會出現自動出現約束呢?
在CAD中提供了一種功能叫:推斷約束,也就是根據我們繪制圖形的當前狀態自動判斷是否加上約束,比如我們繪制一條水平線,就會加上水平約束,兩條線之間呈90度,就會加上垂直約束。

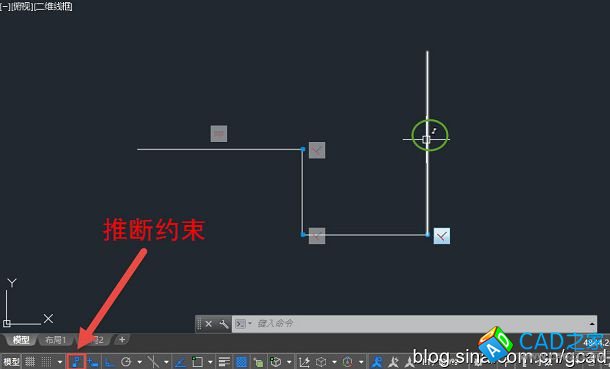

如果想不自動進行約束,只單擊底部狀態欄的推斷約束,關閉推斷約束就可以了,如下圖所示。

當圖形添加了約束后,十字光標處也會出現一個推斷約束的標記,網上也有人問怎么將這個標記去掉的。

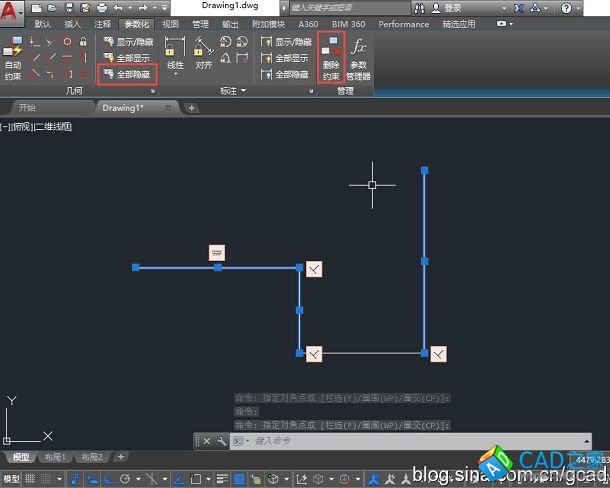

推斷約束關閉后,只是后面繪制的圖形不會自動進行約束了,但之前已加上的約束不會消失,如果不需要,可以隱藏和刪除約束,如下圖所示。

如果約束只是被隱藏,即使推斷約束被關閉,當光標移動到有約束的圖形上時,十字光標仍會顯示約束標記,如下圖所示。

只有將相關圖形的約束都刪除,十字光標上才不會出現約束的標記。
CAD的參數化除了用于定義圖形的幾何特征的幾何約束外,還有標注約束(也就是尺寸約束),尺寸約束不僅可以設置固定的尺寸值,也可以公式設置圖形間的尺寸關系。參數化廣泛應用于三維和二維設計,比如用在尺寸不確定時的概念化設計,創建參數化的系列標準零件庫,除此以外,網上流傳的很多尺寸和參數不全的練習和考試圖,找不到繪制思路時候都可以嘗試用參數化來完成。
因為在常規的二維設計或者二維繪圖中,參數化用得并不多,這也是為什么有很多人出現了約束還不理解,想方設法要將它們刪除的原因。
目前國產的浩辰CAD等同類軟件曾出過帶參數化的版本,但后續版本都撤掉了。所以以上技巧只適用于AUTOCAD。
轉自CAD小苗博客:http://blog.sina.com.cn/s/blog_768f3f570102wzc8.html
