其實不僅命令行會出現類似問題，我們在CAD中書寫文字時也會出現類似問題，要想知道這種現象出現的原因，首先要對CAD中操作系統字體的使用有一定的了解。

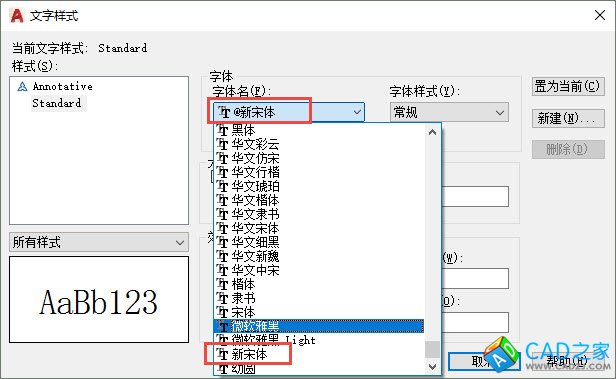

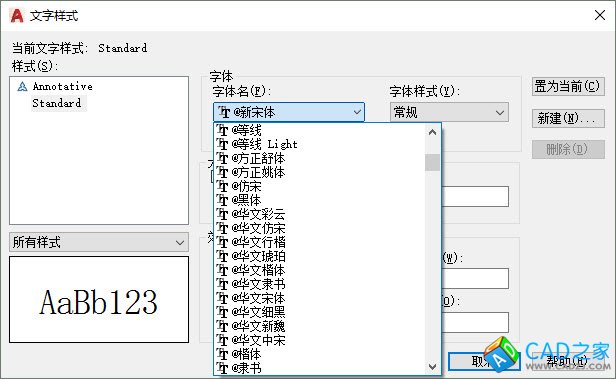

我們可以直接在文字樣式對話框中看一下，啟動CAD后新建一個空文件，輸入ST后回車，打開文字樣式對話框，我們可以看一下字體列表，可以看到有一系列帶@的字體，下面還有同名不帶@的字體，如下圖所示。



常規要使用字體的話，應該使用下面的不帶@的字體，如果使用帶@的字體，字體方向是橫向的，我們不妨看一下具體的效果。

1、在字體名中選擇@新宋體，單擊確定關閉文字樣式對話框。

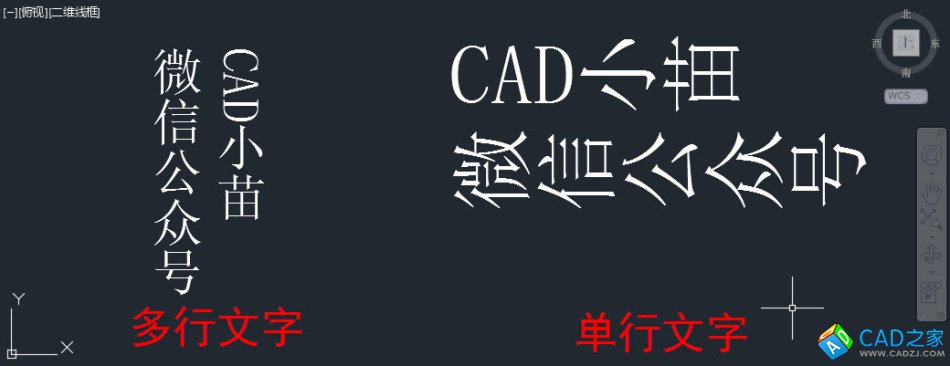

2、用此文字樣式分別書寫一個多行文字和單行文字，查看文字的效果，如下圖所示。



我們可以看到@的字體書寫的單行文字和多行文字表現還不一樣，多行文字變成了豎排文字，單行文字仍然是橫排，但文字旋轉了90度，就跟上面截圖中命令行顯示的字體一樣，我們知道命令行肯定是使用了這種字體，下面就來看看命令行字體是怎么設置的。

1、輸入OP，回車，打開選項對話框。

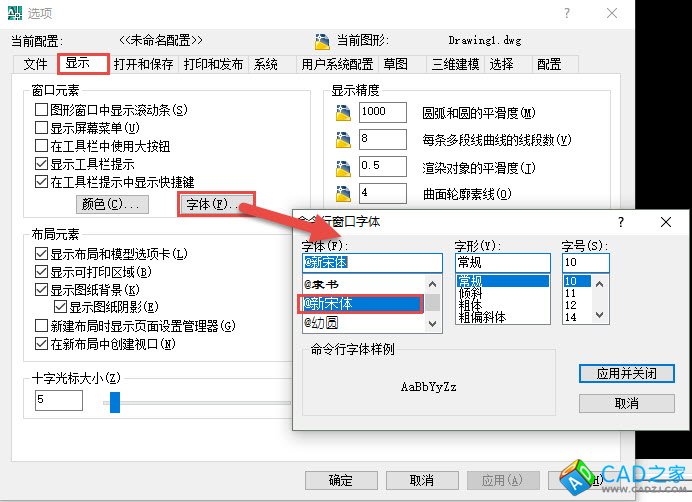

2、單擊“顯示”選項卡，單擊此選項卡中的“字體”按鈕，將字體設置為@新宋體，如下圖所示。



3、單擊“應用并關閉”按鈕關閉“命令行窗口字體”對話框，單擊“確定”按鈕關閉選項對話框。

4、我們來看命令行的顯示效果，輸入L，回車，繪制一條直線，命令顯示的效果就跟那位朋友的截圖一樣，如下圖所示。



我在AUTOCAD2007版重現了這個現象，但我到AUTOCAD 2017版試了一下，發現設置成@新宋體后，命令行依然能正常顯示，看來CAD高版本對這種問題做了防范，即使設置錯了字體，也不會有問題了，但如果按F2打開文本對話框，會發現字體也會轉過來。

既然知道了問題的原因，解決方法就不用多說了吧，設置一個不帶@的字體就好了。
