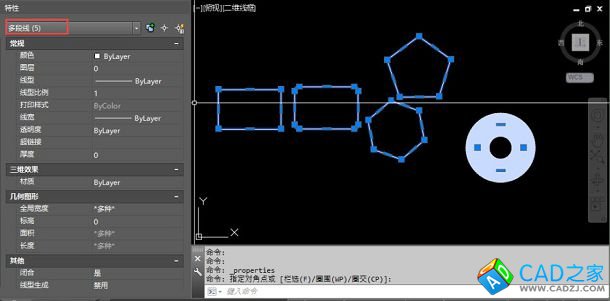

這些圖形相對比較簡單，就不再詳細介紹了，但也需要注意命令行的各項參數，比如矩形在繪制時可以設置圓角、倒角和標高等。標高就是Z坐標，如果只繪制平面圖，請不要設置。

繪制圓形多段線
如果我們想繪制一個圓，又想設置線的寬度，可以用圓環DONUT，也可以直接用多段線繪制，繪制方法很簡單。

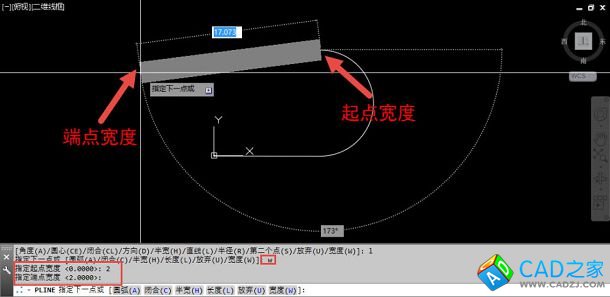

輸入PL，回車，在圖中單擊確定起點，輸入A，回車，設置成圓弧段，向上拖動到豎直方向，輸入10，回車，輸入CL，回車，讓多段線閉合，就得到一個圓形的多段線，如圖所示。




繪制橢圓形多段線
橢圓無法用多段線命令繪制了，需要用橢圓命令來繪制，但繪制前需要設置一個變量：PELLIPSE。
1、輸入PELLIPSE，回車，輸入1，回車，就是將橢圓設置為多段線。

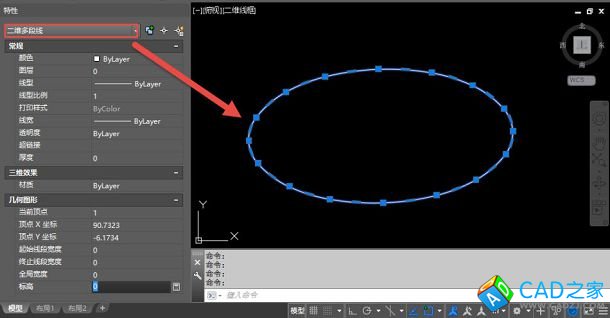

2、單擊橢圓圖標或輸入EL后回車，在圖中拖動確定長軸和短軸完成橢圓的繪制，如圖所示。



將橢圓設置成多段線后，也可以在特性面板中設置寬度。

小結
上面簡單介紹了一下多段線的參數和繪制技巧，多段線作為CAD中常用的一種圖形，參數非常豐富，變化也非常多.
