網上有朋友問：CAD填充比例是怎么算的？這個問題看似很簡單，很多人平時只是按照習慣或規定來設置比例，真正思考過這個問題，或者說把這個問題想明白的人并不多。我也是看到這個問題后才想到應該怎么來解釋呢

填充圖案的定義也有兩種，一種是按毫米定義的，一種是按英寸定義的，在公制圖紙中通常是按毫米定義的。

填充圖案單元的長寬是固定的，而比例跟我們實際的圖紙大小有關系。如果我們想精確地設置填充的比例，我們就需要知道填充圖案一個單元的尺寸。如果我們的圖紙對填充的尺寸有要求的話，比例就比較好算了，我們用圖面要求的尺寸乘以打印比例再除以填充單元的實際尺寸，就得到了精確的打印比例了。

簡單介紹填充圖案定義

填充圖案的文件擴展名是*.pat，這是一個純文本文件，其實定義起來不算很難，文件里就是一些數字，這些數字表示了填充圖案中每條線的角度，位置，如果填充圖案復雜，單元里面的線比較多，一個填充圖案的定義就有好多句。就算我們不自己定義填充圖案的話，也可以打開填充圖案文件看一下。

CAD安裝后填充文件在兩個位置，安裝目錄下的USEDATACACHE目錄下有一份備份，如2017版的填充文件位置就在如圖所示位置。

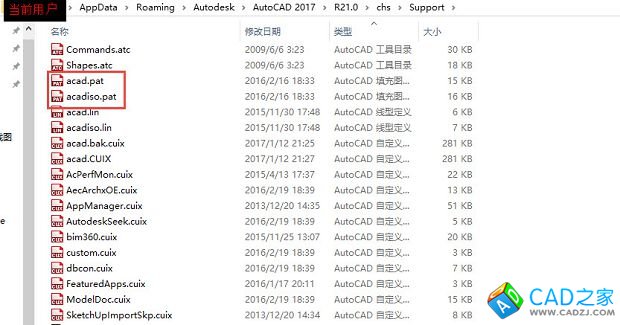

而真正起作用的是當前用戶的應用程序目錄，也就是%appdata%下的CAD的相關目錄，例如2017班的填充文件的位置在如圖所示位置。



我們可以看到填充文件有兩個，一個是acad.pat，這是按英寸定義的填充，里面數值除了整數的角度值外，其他數值都相對比較?。涣硪粋€是acadiso.pat，這個是按毫米定義的填充圖案，也就是再英寸的基礎上乘以25.4。

我們可以用記事本打開兩個PAT對比一下，可以找一個名字相同的填充圖案，如“*AR-PARQ1, 2x12 鑲木地板: 12x12” 的圖案對比一下數據。



通過對比，我們會發現，AUTOCAD自帶的填充圖案估計還是先定義的英寸的文件，因為看到acad.pat中的數值相對比較整一些，而到acadiso.pat里的尺寸就不一樣了，有些數值小數點后有很多位。

在使用填充圖案的時候我們也不能混用，如果在以毫米為單位的圖中用英寸定義的填充圖案，填充圖案就會小25.4倍，反過來就會大25.4倍。

填充對話框調用哪個填充文件取決于CAD的一個單位變量的設置，不是UNITS單位對話框設置的單位，而是MEASUREMENT變量設置的，設置為1，調用公制的填充文件，設置為0，調用英制的填充文件。

如何知道填充單元的尺寸
如果我們對填充圖案的定義足夠了解，而填充圖案又很規則的話，我們從填充文件中應該就能看出填充圖案的單元尺寸，比如我們上面對比過的一個填充圖案"*AR-PARQ1, 2x12 鑲木地板: 12x12" 的圖案，從名稱和定義中我們大概知道這個單元長度為12英寸的木地板，填充圖案單元尺寸應該是2X12英寸。

下面我們看看這個圖案填充出來的效果并測量一下填充圖案的實際尺寸。

新建一個文件，采用公制的模板文件acadiso.dwt。繪制一個矩形，我們知道填充單元的大致尺寸是24英寸，也就600毫米多一點，矩形的對角點可以輸入@1000，1000。繪制完矩形如果沒有完全顯示，請雙擊鼠標中鍵。

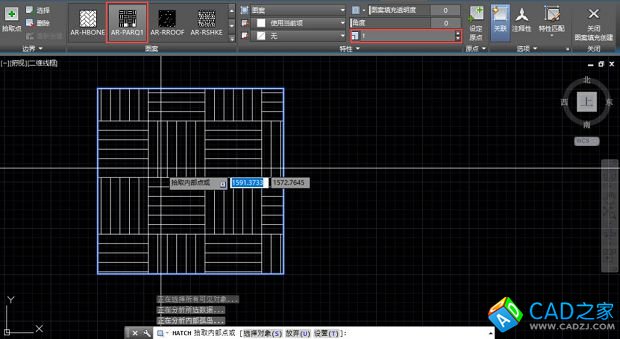

輸入H，回車，填充圖案選擇AR-PARQ1，比例就用默認值為1，在矩形內單擊，將木地板圖案填充到繪制的矩形內，如圖所示。



默認狀態下對象捕捉是會忽略填充上的點，因為當填充圖案比較密集時可以提高對象捕捉的速度。

如果我們有特殊需要，可以允許捕捉填充上的點。

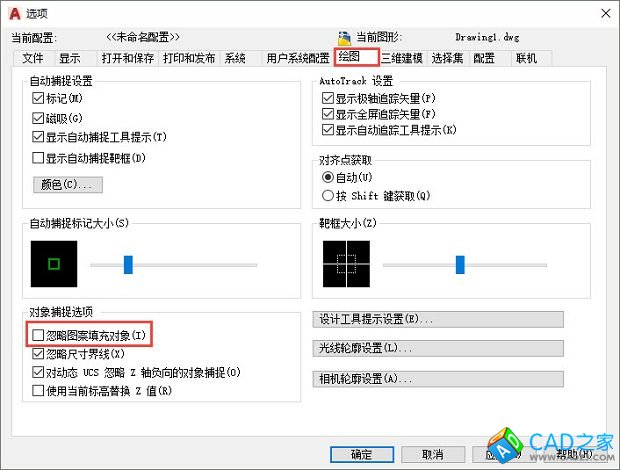

輸入OP，回車，打開選項對話框，在"繪圖"選項卡中找到對象捕捉選項，單擊取消勾選“忽略圖案填充對象”。

#p#分頁標題#e#


確認狀態欄中的對象捕捉（F3）已打開，并打開了端點捕捉選項。

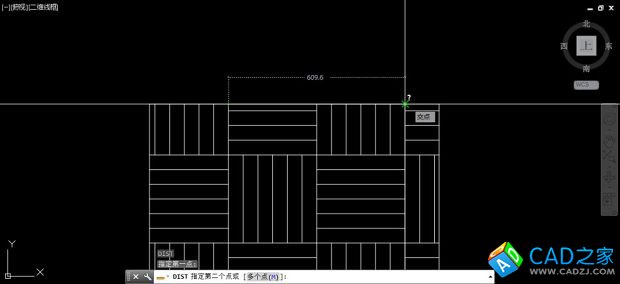

輸入DI，回車，拾取填充單元的橫向的兩個端點，如圖所示。



我們可以看到此填充圖案的單元寬度為609.6，應該正好是24英寸。

這種用英制轉換的填充圖案尺寸對于我們用公制繪圖的人來說，想要設置一個合適的比例，真的很難。

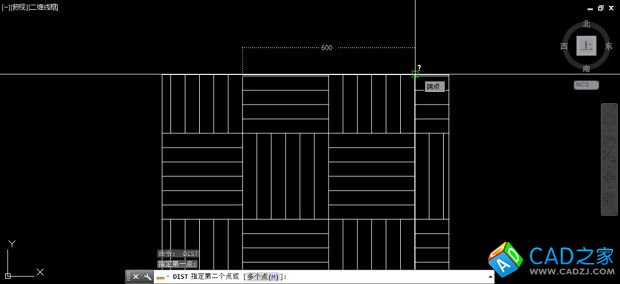

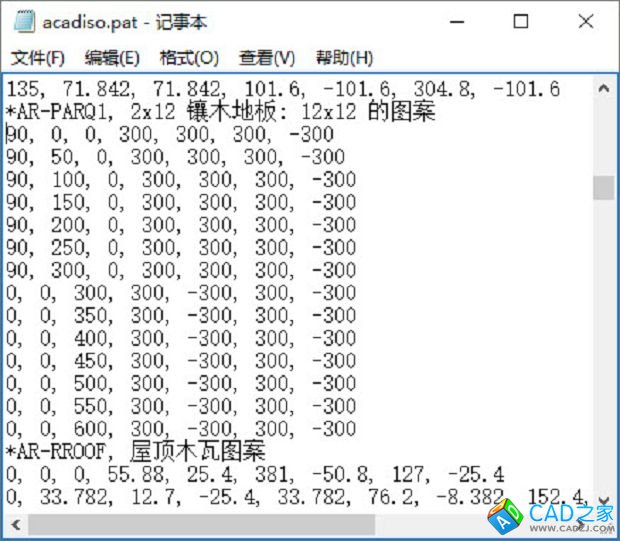

這個填充圖案相對比較簡單，各條線都是橫平豎直的，我們倒是可以簡單編輯一下，比如將里面的數值都替換成50、100、150、300、600，如圖所示。



如果我們編輯的APPDATA目錄下的acadiso.pat文件，保存文件后重新填充，修改的填充就可以生效了。



其他一些復雜的圖案就沒辦法這么容易編輯了，甚至有些圖案我們填充了都很難看出來單元到底是多大，比如AR-SAND沙子的填充，好在這類填充通常對比例也沒有太明確的要求，只要效果差不多就行了。

計算填充的比例
填充圖案不一樣，比例的計算方法也不一樣，有些圖案是按實際的尺寸1：1設置的，比如上面我們看的木地板圖案，有些圖案是示意性質的，比如沙子、鵝卵石、混凝土等。但想要在最終圖紙中得到滿意的效果，比例也不能設置得差太多。

上面我們介紹了查看填充圖案定義和測量填充圖案單元尺寸的方法，在文章開頭我們講過如果要精確控制比例，可以通過對打印尺寸、打印比例、填充圖案的單元尺寸精確算出填充圖案的比例要求。

但不同的填充圖案需要區別對待，例如AR-PARQ1這個圖案，它是按實際尺寸1：1設置的填充圖案尺寸，如果我們1：1繪圖，無論什么比例打印，如果不想改變木地板的尺寸，填充比例就可以設置為1。如果希望木地板的尺寸放大一倍，就將填充比例設置為2。

但對于一些示意性的填充圖案，直接按打印比例設置就好了，打印比例是1：100，填充比例就設置成100。

也就是說填充比例的設置沒有絕對的計算公式，還是需要根據填充圖案的定義和我們對填充圖案打印效果的要求決定。

填充圖案-用戶定義

我們可以自己用記事本編輯填充定義添加到填充文件里，但這里說的用戶定義不是指這種，而是填充對話框或面板中提供的一種填充形式。

用戶定義可以設置成平行線，也可以設置成橫豎的方格，還可以設置角度。用戶定義的比例就是實際的尺寸。如果我們有簡單的平行線或方格的圖案填充，可以用它來精確控制尺寸。

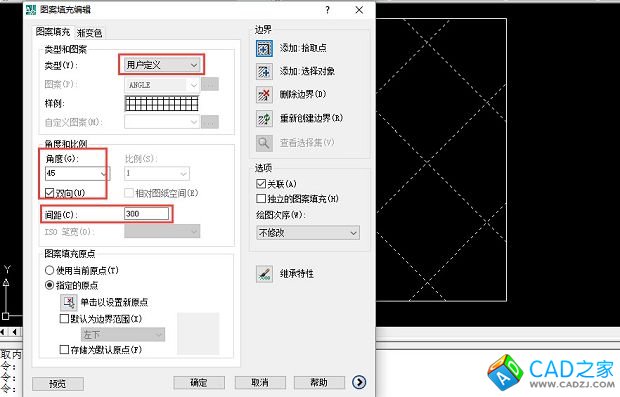

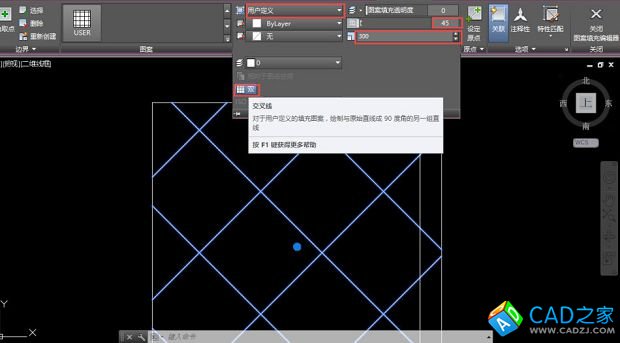

繪制一個1000X1000的矩形作為填充區域，輸入H，回車，打開填充對話框或面板，再圖案填充類型中選擇“用戶定義”，設置成雙向，角度設置為45度，比例或間距設置為300，面板或對話框的設置如圖所示。



小結

本來以為幾句話就可以說清楚的事情，越寫越發現沒有那么簡單。填充圖案定義的方式不同，設置比例的方法也不同。如果對填充圖案單元的打印尺寸有明確要求，用打印尺寸乘以打印比例除以填充圖案的單元尺寸來計算比例也是廣泛適用的。就算是AR-PARQ1也是適用這個公式的，只是這類1：1定義的填充圖案沒有必要那么麻煩了。

行業和單位為了統一圖紙的標準，有時會規定什么圖形用什么圖案，比例要求是多少，如果這樣我們就不用費心去考慮這個問題，按照規定執行就好了。
