對齊并縮放
對齊的命令是ALIGN，簡寫是AL，你愿意輸入AL或是到菜單工具欄去調用就看個人喜好了。

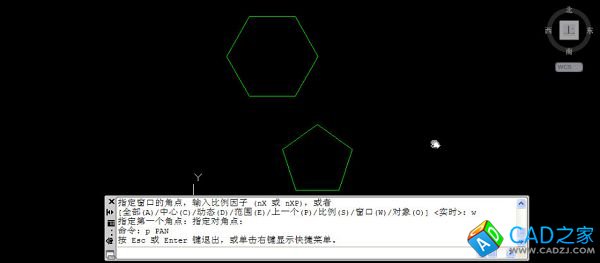

1、 用多邊形（POL）命令分別繪制一個正六邊形和一個正五邊形作為練習圖，如下圖所示。

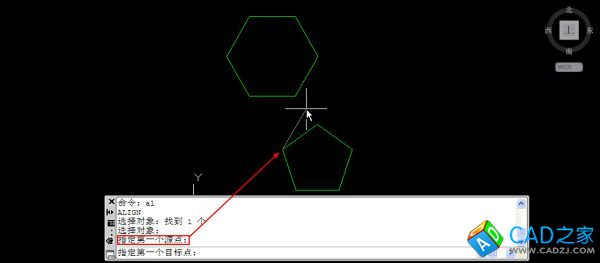

2、 輸入AL，回車，軟件提示選擇對象，選擇要移動的對象，如五邊形后回車，命令行會提示指定第一個源點，將光標及移動到五邊形要對齊邊的一個端點處，出現端點捕捉標記的時候單擊，如下圖所示。




3、軟件提示指定第一個目標點，將光標移動到六邊形的某個角點，出現端點捕捉標記時單擊，如下圖所示。

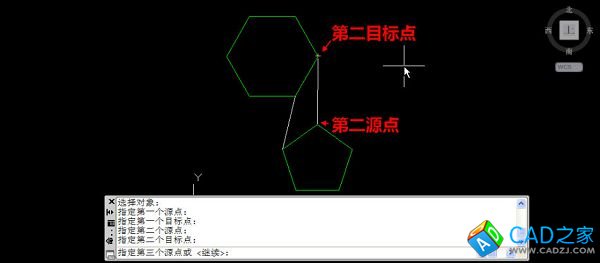

4、根據命令行提示繼續指定第二個源點和目標點，如下圖所示。




軟件此時會提示指定第三源點或<<span style="font-family: 宋體;">繼續>，也就是我們可以繼續指定第三個源點和目標點，也可以直接回車進行下一步操作。

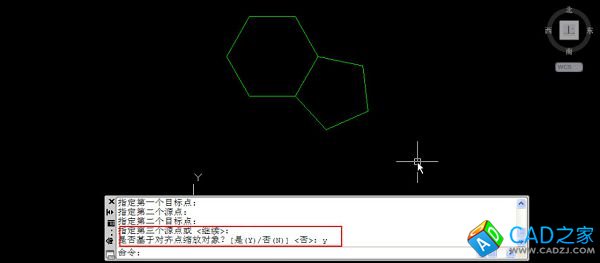

5、回車，命令行會提示是否縮放圖形，輸入Y，回車，五邊形將移動、旋轉、縮放到與六邊形對齊，如下圖所示。




在指定源點和目標點時順序也很重要，假如我們將兩個目標點選擇的順序倒過來，五邊形也會跟六邊形對齊，只是會跑到六邊形里面。
上面我們定義了兩個源點和目標點后就結束了，繼續定義第三個源點和目標點有什么用呢？
對齊并指定方向

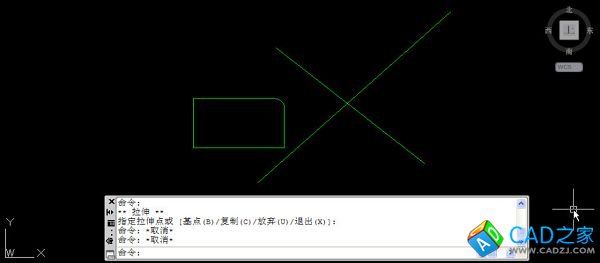

第三個源點和目標點的作用就是確定方向，下面我們通過另外一個練習來看一下。我們讓下圖中的矩形對齊一條斜邊，如下圖所示。

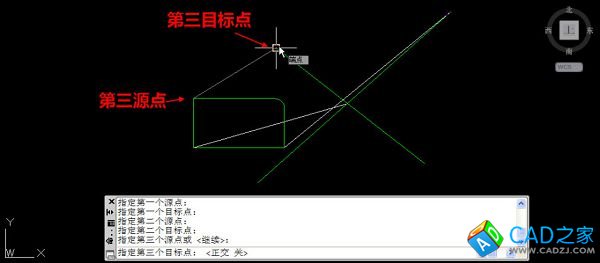

執行AL命令并選擇好前兩個源點和目標點后，我們選擇不同的第三點，矩形將被定為到不同的位置，如下圖所示。




如果我們將第三目標點定位到下方，怎矩形將翻轉到下方。




對齊三維圖形

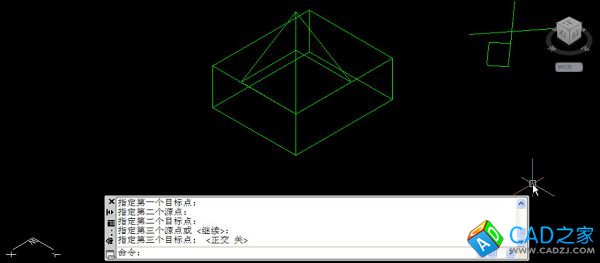

對齊既然作為三維操作里的一個命令，當然可以對三維模型進行操作了，操作步驟基本相同，只是需要將視圖調整到合適的角度，讓源點和目標點都可見，如下圖所示。




三維對齊（3DALIGN）
在菜單中我們還可以看到一個三維對齊的命令，這個就主要是用來對齊三維模型了，其實原理基本跟對齊命令相同，只是它是通過面來對齊，也就是先在一個對象上選三個點確定一個面，然后再到目標對象上選擇對應的面。大家試一下就知道了。
橫向或縱向?qū)R

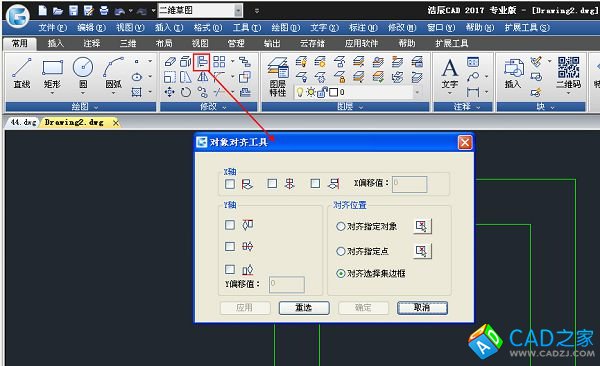

有時我們需要將圖中多行文字或多個圖例橫縱向?qū)R，對齊AL命令沒有辦法滿足這種需要。在人試過將這些圖形都選中后到特性面板里去把X或Y軸坐標改成一樣的，這個方法有時可行，有時不一定可以。浩辰CAD了倒是專門提供了一個對齊工具ALIGNTOOL，可以很方便地完成類似需求，大家可以找找AUTOCAD上有沒有類似的插件。




小結
CAD很多命令隱藏得比較深，但并不表示它用得少，如果你經常有類似的定位需求的話，使用對齊命令顯然比用其他命令組合來完成類似任務要方便得多。但如果只是想旋轉圖形的方向，不需要圖形移動位置的話，建議選擇旋轉的參照選項。
