在CAD繪圖中，為了制造和安裝使用的方便，通常零件圖或是裝配圖都有一個標題欄，以說明圖上零件的名稱，圖樣繪制比例，零件加工材質等信息。

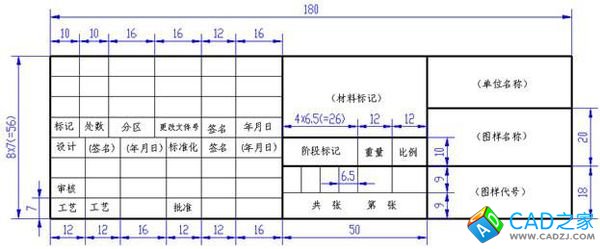

cad標題欄我們一般按照國家標準來設置的，也有一些企業會有自己企業內部的專用標題欄。如圖所示就是國家標準的標題欄：

創建標題欄的步驟：

1. 通過直線命令L、偏移命令O、修剪TR等命令創建圖中的線條框。注意尺寸要控制為國標尺寸。

2. 通過多行文字命令MT創建圖中的文字項目。

3. 標題欄中，如制作人、日期、比例、件數等字樣基本為固定、通用的，但有些需要經常變化，比如零件圖名稱、姓名、日期等，這些變量通常有定義屬性塊來完成，以便下次引用后的修改。屬性塊定義如下圖，繪圖欄中選擇“塊”---“屬性定義”，通過塊屬性定義對話框?qū)⑿枰?jīng)常變化的文字一一定義為屬性快，方便用的時候編輯。



4. 繪制完整的標題欄后，需要寫入塊，將自己創建的塊，保存在硬盤上，以便下次的使用。在下方的命令欄中輸入，“w”寫塊命令，彈出寫塊對話框，拾取基點（即下次插入時，鼠標控制點），選取對象，按enter回到寫塊窗口，單擊確定完成整個塊的創建過程。
