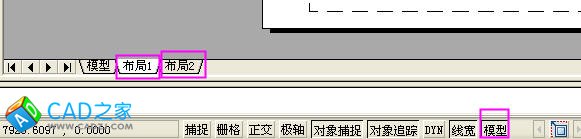

點擊“布局1”或者“布局2”進入布局。

　　點擊“模型/圖紙”切換也可打開布局。

　　在布局中有兩種工作空間——圖紙/模型。圖紙空間所繪圖屬于圖紙空間，并不保存于模型空間；在模型空間繪圖就是平時繪圖的空間。在圖紙空間一般繪制邊框，出圖的標題欄，某些提示，注釋之類。

　　進入布局后，雙擊布局的視口內部，快速進入“模型空間”；雙擊布局的視口外部，快速返回到“圖紙空間”。

　　布局是用來安排打印布局的，不是用來繪圖的。

　　＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

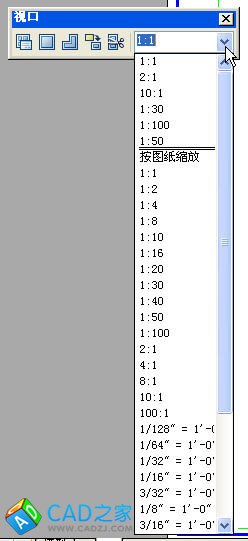

　　◆調出“視口快捷工具”，可設置打印比例。－－在快捷工具的空白處右擊鼠標，出現菜單，鼠標移動到“ACAD”，出現很多快捷工具。點擊“視口”，將視口快捷工具窗口調出來。

　　◆設置打印比例：進入布局的模型空間，將要打印的圖形拖動到完全顯示出來，然后在視口工具中選擇需要的比例。

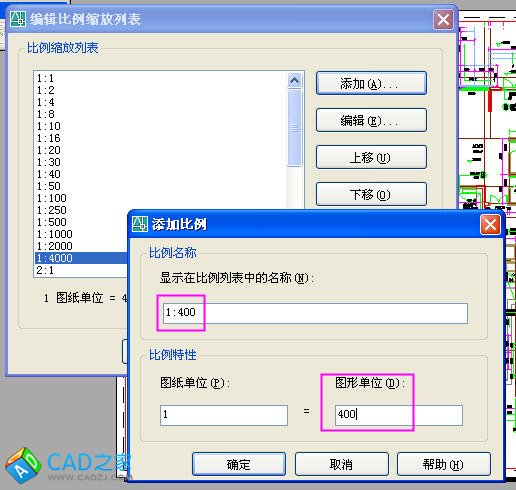

　　◆如果找不到自己需要的打印比例怎么辦？可以自己編輯比例縮放列表：

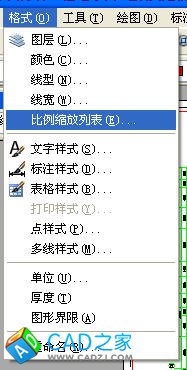

格式——比例縮放列表，打開，編輯之。

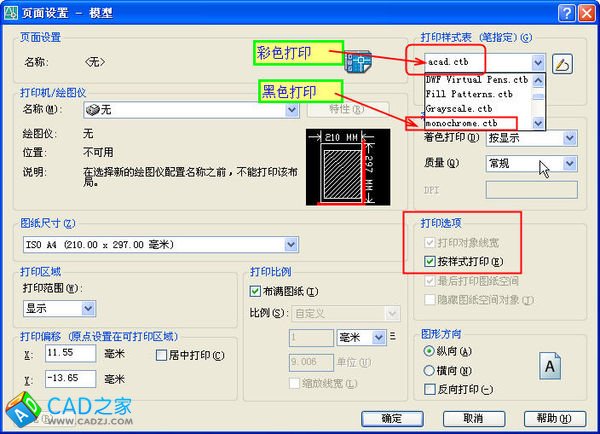

　　◆打印顏色。設計院出圖是先將圖打印到硫酸紙上，再批量曬圖。不能用淺色線條。要求所有圖形一律黑色。那么就設置一下打印設置吧。
