我們有時從一張圖紙復制一個圖塊，到另外一張圖紙粘貼，卻發現粘貼的并不是復制的圖塊，而是變成了其他形狀，這是為什么呢?

問題原因：出現這個問題并不是CAD有BUG，而是一個正常現象。出現這種現象的原因很簡單，就是兩張圖中的都有同名的圖塊，而且兩個圖塊中的圖形并不相同。在一張CAD圖紙中，一個塊名只能對應一個圖塊定義，因此將另一張圖中圖塊粘貼到當前圖中時，因?yàn)橐呀?jīng)存在同名圖塊，就只能用當前圖中的定義，因此就會發現圖塊變了。
我們做一個簡單的實驗就可以很清楚地了解這個問題了。

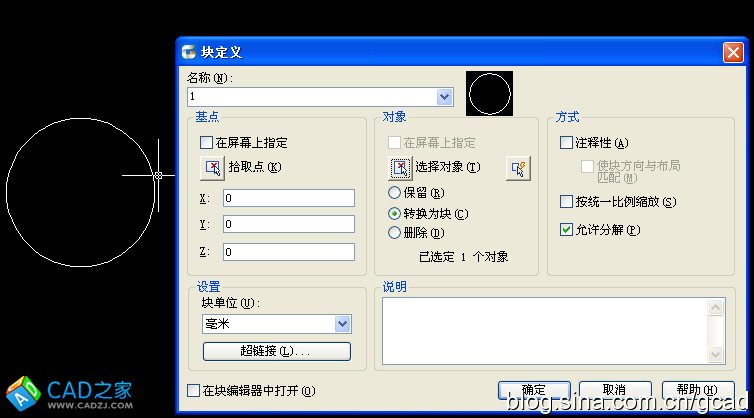

1、 在一張圖中畫一個圓，然后將這個圖塊定義成名為1的圖塊，如下圖所示。

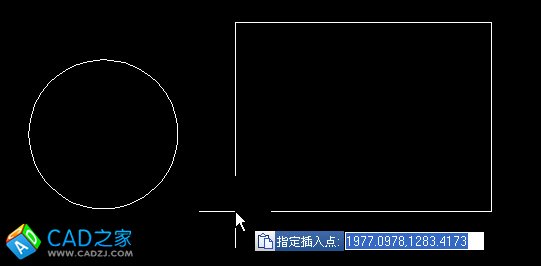

2、 再新建一張圖，畫一個矩形，然后將這個圖塊也定義成名為1的圖塊，如下圖所示。

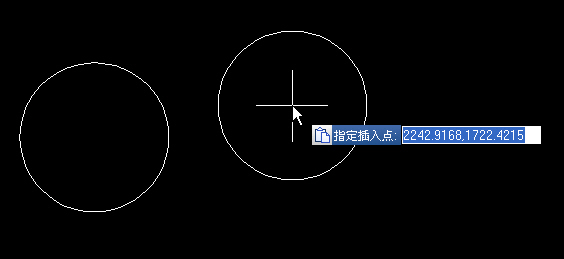

3、 定義好圖塊后，選擇矩形圖塊，按CTRL+C復制，切換到另外一張圖，按CTRL+V粘貼，會發現復制圖01中的圖塊，并將其粘貼到圖02中，粘貼的效果如下圖。

矩形圖塊粘貼過來后變成了圓形的圖塊，我們可以注意命令行的提示：_pasteclip 忽略塊 1 的重復定義。
通過上面的實驗我們應該對問題理解得更清楚了，CAD圖中每個圖塊名只能對應一個圖塊定義，因此遇到圖塊重名的情況就會發生粘貼的圖塊發生變化的問題。

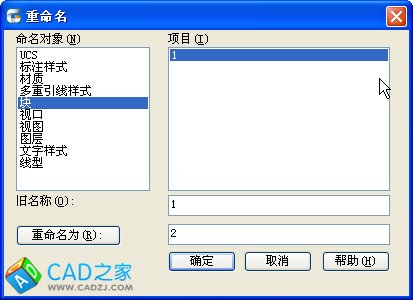

解決方法：我們只需要將其中一張圖中的圖塊重命名，使兩個圖塊的名字不一樣就可以了。操作方法也很簡單，輸入重命名命令REN（RENAME）命令，在對話框中修改圖塊的名字，如下圖所示。



修改完圖塊名字后，再?gòu)?fù)制粘貼，我們就可以看到復制的圖塊不會再變了，如下圖所示。

這個問題非常簡單，但對于CAD初學者或者一些很少自己定義圖塊的設計人員來說，由于對這個規則不了解，為了省事，經常會給圖塊取一個非常簡單的名字，很可能重名，因此出現上面的現象也就不奇怪了。
我們了解到這樣現象的原因后，以后再作圖的時候需要注意避免重名，盡量給圖塊取一個易記易區別的名字。
