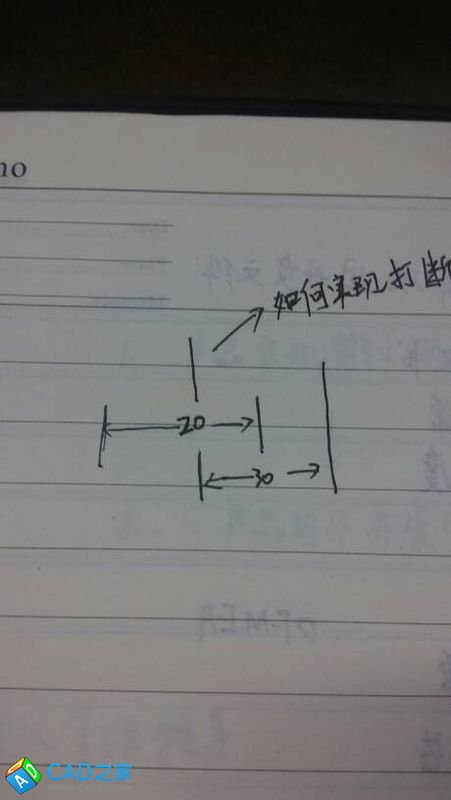

標注要盡量避免你這種標注，實在無法避免時，標注后，選擇上面那標注，在特性中，找到文字域，下面有一個填充有一個填充顏色，按右側(cè)的下拉箭頭，選擇“背景”。這時如果數(shù)字20沒使穿過它的另一標注的尺寸界線顯示為“打斷”（并未打斷，實為遮擋），則選擇要“打斷”的標注，右鍵菜單中選擇繪圖順序，再選擇置于底層或選擇置于對象之下，當提示選擇置于什么對象之下時，選擇加了文字背景的標注。
CAD標注時尺寸界限如何讓開已標注的尺寸
時間:2015-12-03 06:40:42 來源:未知
