摘要：
1.外部參照簡單理解為可以跨文件的“塊”。
2.外部參照有很多知識點，細節需要在此說說。

有關于dwg外部參照

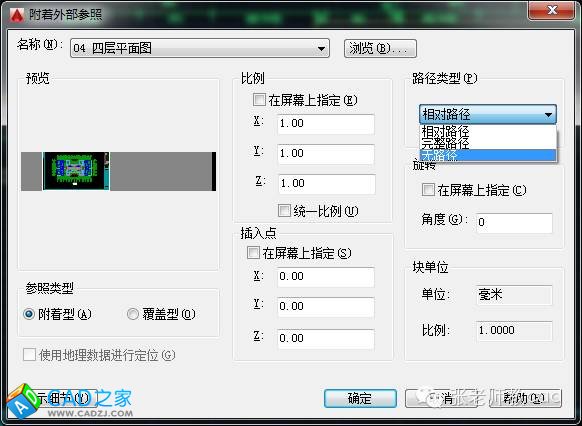

參照類型：附著型和覆蓋型
舉例：
1.A文件用附著參照到B文件，當B文件附著參照到C文件時，會自帶A文件。
2.A文件用覆蓋參照到B文件，當B文件附著參照到C文件時，會丟失A文件，只參照B文件。
3.簡單解釋為，A用了附著型參照到B文件后，會永遠跟著B，不管B被其他文件參照多少次，A都誓死跟隨。若是A用覆蓋型參照到B，等B被其他文件參照后，A就會甩了B.
4.借用此特性，可以達到很多效果。比如，建筑中的某些圖元，使用覆蓋型參照，其他專業拿建筑做底圖時，那些其他專業不需要的部分就會自動丟失。

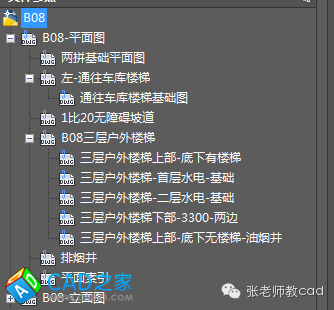

5.附著型還有個特性，通過A附著到B，B附著到C.打開C文件后，進入?yún)⒄展芾砥骺梢钥吹剑瑓⒄瘴募蓸錉顚哟巍?/p>

6.關于路徑：
使用完整路徑參照后，文件不能任何移動。
使用相對路徑參照，只要參照與被參照文件之間的相對位置沒有改變，就可以被參照。多數文件都使用相對參照。
無路徑參照，需要兩個文件在同給一個文件夾下。

7.
卸載：為臨時將參照文件從圖中取消。
重載:可將卸載的文件重新參照進來。
拆離：將參照文件徹底從圖紙拆開。
綁定：將參照文件與綁定到宿主文件中，使之成塊融入圖中；其中點綁定有兩種類型，分別為綁定和插入。簡單解釋為：綁定為會將綁定到文件中的塊名圖層名線型名等，都會在變成新的名字，避免沖突替換；使用綁定中的插入，就是完全不變綁定。

8.DWF文件參考底圖，DWF是種交流類的cad格式文件，不可編輯。
用DWF文件參考底圖對描圖有用處。比如將方案的圖紙重新繪制，將其轉換成DWF文件，參照到新圖中。可對唄參照的DWF文件進行各種控制，比如可將其轉換成單色，飽和度等，還有點將其設置為不能捕捉夾點，這樣就可以避免描圖底圖對新圖的影響。

9.外部參照大部分人用的不多。其實外部參照配合圖紙集來使用，簡直是畫圖神器。同時多套相同的施工圖一起畫都不在話下。
