在網上發現有不少人問類這樣問題，也有不少文章講這個問題，方法基本差不多，例如沿線段畫多段線（PL），或者用多段線編輯（PE）命令將多條線段轉成連續的多段線，然后通過LIST或?qū)傩钥颢@取多段線的長度。這種方法確實比較簡單，大家通常能想到，這里就不再詳細介紹了。
實際上CAD高版本已經考慮了這種需求，在查詢距離的命令中加了選項，利用DIST(DI)命令就可以完成多個連續距離的測量，具體操作如下：
1、輸入DI命令，首先根據提示捕捉確定第一點。
確定完第一點后，注意命令行提示，可以看到CAD高版本增加了一個：多個（M）選項。
2、輸入M，回車。
我們會看到有多了很多選項，如圓弧(A)/長度(L)/放棄(U)/總計(T)。
3、如果只是測量連續的直線段，我們依次捕捉連續直線的端點，選完最后一點后回車即可。
我們可以看到軟件會自動累加距離，操作提示如下：
指定第一點:
指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:
假設我們不想將這些線段轉換成多段線，或者這些連續距離并不是由首尾相連的線段構成的（也就是無法直接轉換成PL線），可以用上面介紹的方法。
CAD高版本的距離查詢(DI)命令在輸入M選項后，我們可以看到選項與多段線（PL）類似，如[圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]，就是去掉了寬度選項，增加了一個總長選項，使用方法也跟PL線的參數也類似。也就是說CAD軟件采用的方法跟我們以前用的方法類似，也是繪制一條PL線，然后返回多段線的長度。參數的詳細解釋可以看CAD的幫助，這里只簡單介紹一下：
A圓弧：可以測量圓弧的長度，輸入A后彈出的繪制圓弧的選項與PL線一樣，輸入L可以切換回直線段。
C閉合：測量?jī)啥司嚯x后這個參數才會出現，測量封閉區域時使用。
L長度：即使圖中沒有可捕捉的點，可以在原有的長度基礎上再增加一個長度，方向會沿著上一條線段的方向延伸。
我看了一下，AUTOCAD 2007的DI命令還沒有M選項，到2010以后版本都有，具體哪個版本加的不清楚，國產CAD，如浩辰CAD8和浩辰CAD2015也增加了這個選項。
DI命令雖然比較靈活，如果線段的段數比較多，用DI一段段地測量還不如轉換成多段線方便，因此需要根據具體情況來決定使用哪種方法。

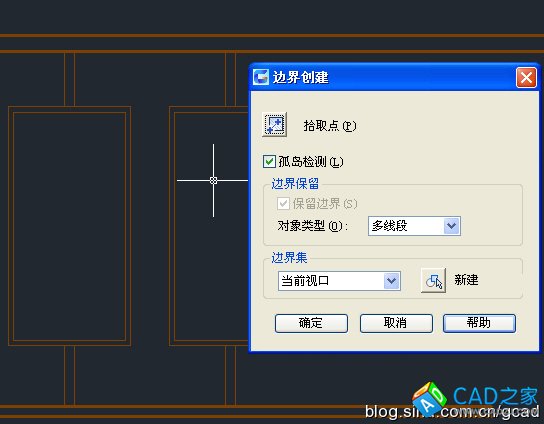

轉換多段線的方法也不止多段線編輯（PE）這一種，如果是有多個圖形圍成的封閉區域，可以用邊界（BO）命令通過拾取點的方式生成多段線邊界，如下圖所示。
要知道填充的邊界長度，可以直接雙擊填充，在填充編輯對話框中點重新生成邊界，可以將邊界生成多段線。
