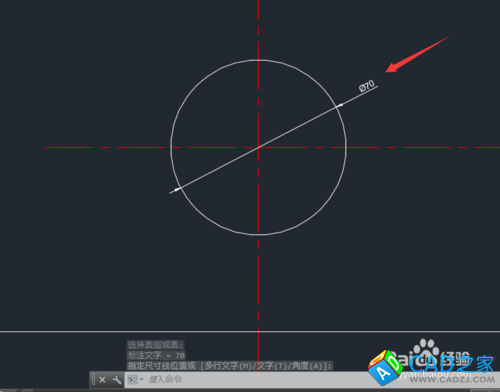

以中心線的交點為圓心，然后繪制直徑為70mm的圓；

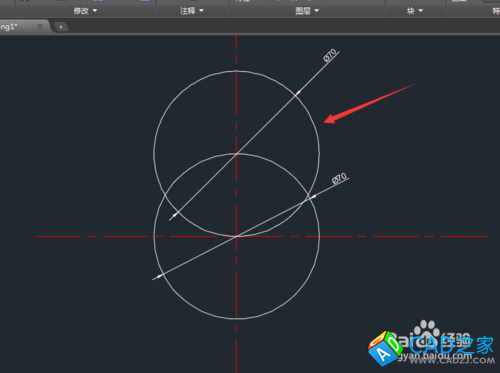

以步驟2圓的任一象限點為圓心，繪制一個同樣大小的圓，不同之處在于圓的圓心；

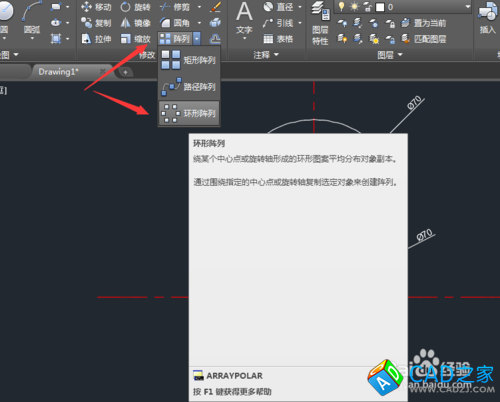

在繪圖工具欄上，找到矩形陣列，打開其下拉菜單，找到環形陣列工具；

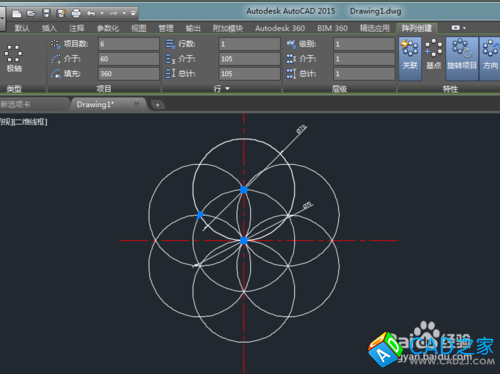

選中以象限點為圓心繪制的圓，以中心線的交點為基準點進行環形陣列，其結果及參數設計如下圖；

通過使用個修剪工具，去除多余的線段，最終完成了我們要繪制的圖形；

經驗總結：

使用環形陣列后，需要先使用分解指令，才能把剛環形陣列后的圖元進行拆分，才能做進一步的修剪，否則，無法達到修剪后的圖形效果。
