CAD是繪制二維圖紙的常用軟件之一,但其也可以繪制三維零件圖,能用CAD繪制三維零件的人并不多,本經驗將為你講解從二維繪圖到三維設計的繪圖技巧。下圖為在三維建模下繪制的實體零件。
-

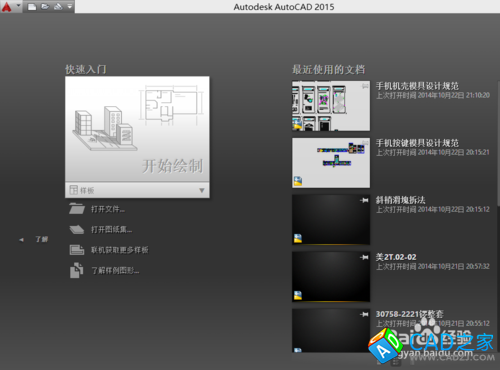

雙擊電腦桌面上的CAD2015快速啟動圖標,打開的原始界面如下圖:
-
![CAD教程:[4]從二維繪圖到三維設計技巧](/uploads/allimg/150225/01501V924-1.jpg)
-
新建一個二維繪圖模板,按下圖進行參數設置;
-

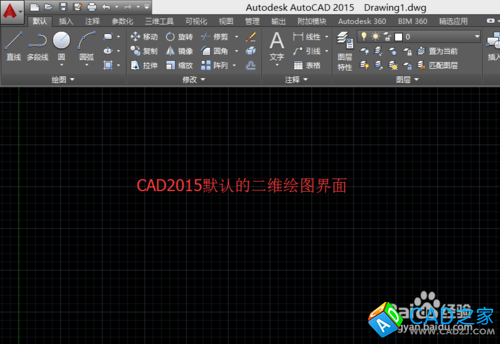

進入二維繪圖窗口以后,其二維繪圖界面,如下圖:
-
在任一工具欄上單擊鼠標右鍵,在彈出的顯示選項卡中,找到可視化與三維工具,如下圖:
-

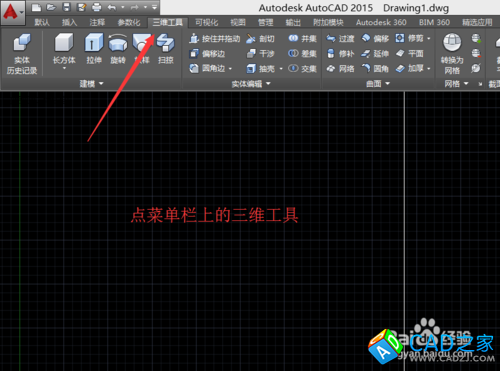

單擊剛增加的三維工具圖標,就會進入到三維繪圖下了,此時繪圖窗口下的工具條都是三維圖形的設計命令,如下圖:
-

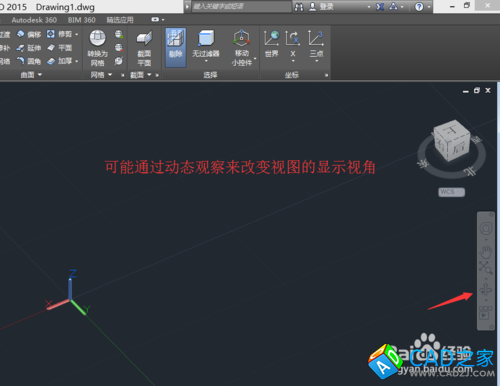

通過CAD繪圖窗口右上角的繪圖觀察器來改變視角,如下圖:
![CAD教程:[4]從二維繪圖到三維設計技巧](/uploads/allimg/150225/01501T433-6.jpg)
-

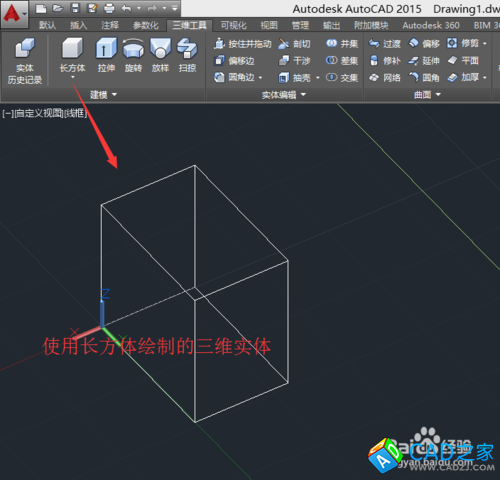

調完視角后,使用長方體繪圖命令畫一個長方體,如下圖:
-
在完成步驟七后,畫的零件為線框顯示,要想顯示成實體模式,需要單擊菜單上的可視化-著色顯示,設置完成后,得到的圖形就是三維零件啦,如下圖:
