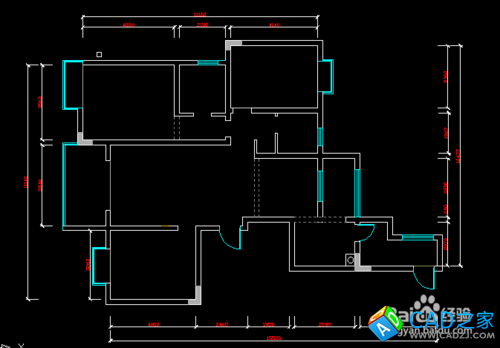

如下圖就是原始結構圖了，這一張是上一篇畫的，這里是按實際沒有動過的墻進行來畫的。
-
![cad 2008自學教程：[25]cad 怎么畫原始結構圖](/uploads/allimg/150202/0RT32610-0.jpg)
-

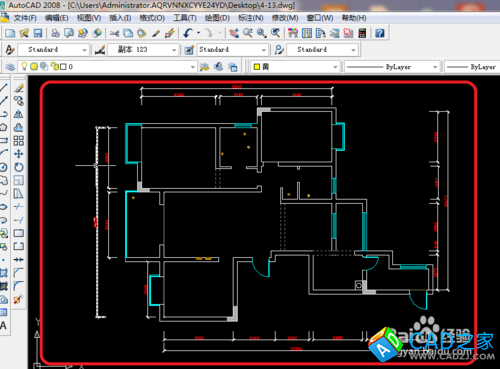

這張圖是加了一些強電、下水管的表示。
![cad 2008自學教程：[25]cad 怎么畫原始結構圖](/uploads/allimg/150202/0RT33N6-1.jpg)
-

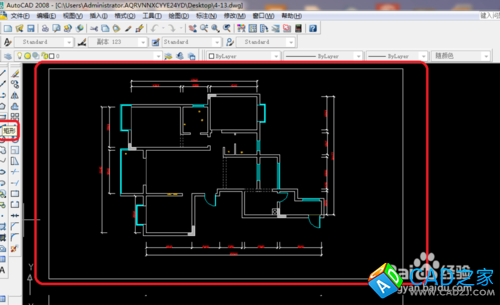

如下圖是用矩形工具來進行畫的。畫一個大的矩形這里要在里面表示一些文字的。
![cad 2008自學教程：[25]cad 怎么畫原始結構圖](/uploads/allimg/150202/0RT35306-2.jpg)
-

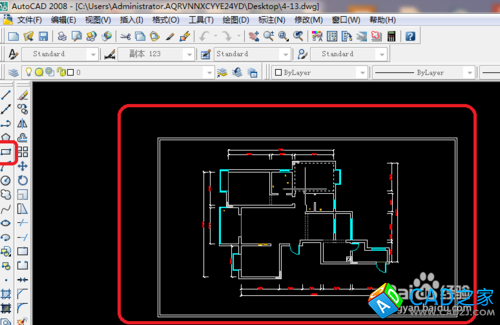

在用矩形工具來畫第二個圖，這里操作步驟都很簡單。
![cad 2008自學教程：[25]cad 怎么畫原始結構圖](/uploads/allimg/150202/0RT35349-3.jpg)
-
在用直線工具來進行，這些矩離可以自己定，沒有相同的。下一篇是原始結構圖的說明。
