就是在CAD中話的是個3D圖形，沒有尺寸，請問怎樣把它轉化成CAD的2D圖形，以便可以測量出尺寸，請高人指點。

辦法我給你列出來幾個，你可以根據需要自己選擇：
1.其實直接在立體圖上標尺寸也是可以的，但是默認的標注在經過原點的三個基本平面上，這比較麻煩，需要你轉換下視圖，移動下標注到合適的平面，這是最笨的辦法。如果是要出三視圖的效果，那就在布局建三個視口，分別標注就可以了（標注樣式里面有一項調整標注比例選擇“縮放標注到布局”），你建這樣一個標注樣式，標注下就明白了。不過要是標注的特別復雜，就顯得麻煩了。這里說的簡單，但是還有很多的東西在里面，如果有興趣可以摸索下。
2.2009的CAD多了一個“輪廓”的命令，可以把立體圖轉成投影圖，你可以直接轉成2D以后，再通過打碎、設置線型、圖層、顏色等等進一步編輯，就實現你所希望的效果了。這個命令需要在“工具”——“自定義”里面調出來，如果你的CAD版本低，就不一定有了，之前沒有注意過，你試試。

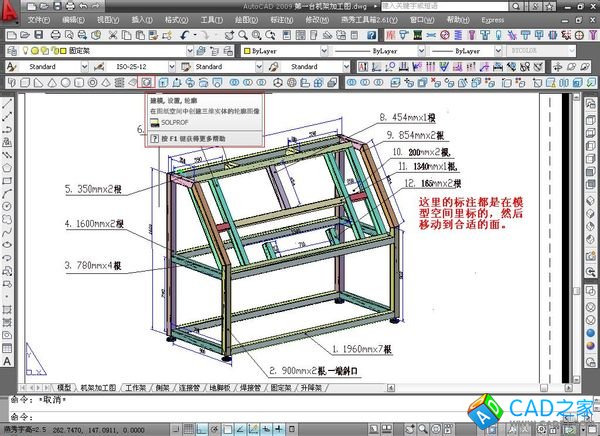

給你上個直接在三維標尺寸的圖吧。 圖里面方框標出的就是“輪廓"命令
