將運動模擬與FEA結合使用

要想懂得運動模擬和FEA在機構模擬中如何結合使用，了解每種工具的基本假設會對您有所幫助。

FEA是一種用于結構分析的數字技術，已經成為研究結構的主導CAE方法。它可以分析任何固定支撐的彈性物體的行為，如圖13中所示的托架。此處彈性是指物體可變形。如果應用靜態載荷，拖架會變成新的變形形狀，之后將不再變化。如果應用動態載荷，拖架會圍繞平衡位置振動。FEA可以研究應用靜態或動態載荷情況下拖架的位移、應變、應力和振動。

圖13固定支撐的拖架只能變形，不能移動。

相反，局部支撐的物體，如拖架上鉸接的調速輪（圖14），可以旋轉而無須變形。調速輪可像剛性實體那樣移動，因而該設備屬于機構，而非結構。我們將使用運動模擬來研究調速輪的運動。如果將調速輪視為剛性實體，則無法計算應變和應力（詳細信息請參閱附錄1）。

圖14調速輪作為剛性實體圍繞將其連接到基體的鉸鏈旋轉（上圖）。由于存在剛性實體運動（下圖），因此將此設備歸類為機構。

乍一看，結構與機構之間的差異可能并不太明顯，如圖15所示的兩個設備。它們都有兩個通過鉸鏈連接到不可移動基體的擺動桿。右邊的設備使用彈簧將擺動桿與基體連接到了一起。沒有彈簧的設備屬于機構，因?yàn)槠鋽[動桿不能自由旋轉。不論是圍繞鉸鏈旋轉還是圍繞平衡位置來回?cái)[動，在擺動桿移動過程中，此設備的任何零件都無須變形。擺動桿顯示的是剛性實體運動，因此將左邊的設備歸類為機構。設計人員可以使用運動模擬來研究其運動。

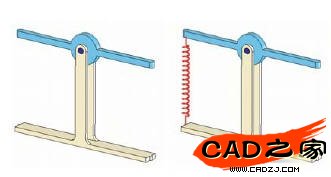

圖15左邊的擺動桿可進行移動，而不會發生變形，因而屬于機構。右邊的擺動桿在進行任何移動時都會使彈簧變形，因而屬于結構。

添加彈簧會更改設備的性質，這是因?yàn)樘砑訌椈珊髷[動桿就不能在彈簧不發生變形的情況下進行移動了。擺動桿連續運動的唯一一種可能形式是圍繞平衡位置來回?cái)[動。擺動桿運動時會產生彈簧變形，因此右邊的設備應歸類為結構。FEA可以分析擺動桿振動，并且如有必要，還可以計算彈簧和其他視為彈性實體的零部件的應變和應力（請參閱附錄2以了解有關運動模擬和FEA之間差異的更多信息）。
