在CAD中可以通過模板文件保留一些特定的設置，例如圖面大小、圖層、文字樣式、標注樣式等，還可以插入一些固定的圖形，例如圖框。新建時選擇模板文件，就無需重復重復進行上述設置。但怎么保存模板文件或模板文件應該保存在什么地方，很多人不太清楚，這里簡單講一下。
模板文件的擴展名是*.dwt，其實跟圖紙文件*.dwg沒太大區別，也就是DWG圖紙中可以保存的任何東西都可以保存到DWT里去。當然作為一個標準的模板文件，通常只保留同類圖紙共有的一些參數和圖形。
模板文件創建好后應該保存到哪兒？又應該怎么用呢？

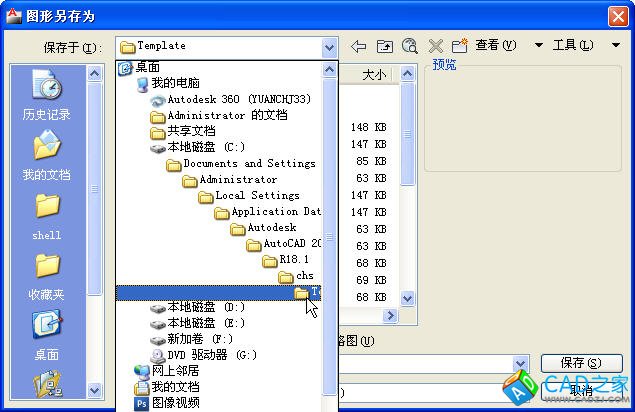

在CAD早期版本中，模板文件很好找，因為在CAD的安裝目錄下都有一個叫“templates”目錄，直接將模板文件存到這個目錄下就可以。在CAD高版本，為了考慮不同權限用戶的使用，CAD的一些配置文件都保存到了當前用戶的應用程序文件夾，很難找。如果我們直接創建模板并保存的話，還是比較簡單的，只要我們在另存的時候?qū)⑽募愋驼{(diào)整為*.dwt，另存為對話框就會自動定位到模板文件的目錄，如下圖所示。
假設我們現在拿到一個模板文件，需要拷貝到CAD的模板目錄下，除了用另存DWT文件的方法可以自動定位路徑外，我們可以輸入OP命令，在選項對話框的“文件”選項卡里看模板文件保存的路徑。
當然除了這路徑外，我們在CAD的安裝目錄下，也可以找到模板文件的路徑，通常是*UserDataCacheTemplate，這個目錄相對好找一些，這個是用戶數據的緩存，拷到這個目錄下通常是可以起作用的，但需要看你有沒有權限往這個目錄寫文件了。
CAD對模板文件也進行了分類，首先是兩個標準的模板文件，acad.dwt和acadiso.dwt，浩辰CAD等其他CAD也會有對應的模板文件，如gcad.dwt和gcadiso.dwt。同時CAD可能還會提供一些其他供參考的模板文件，因為不同國家、不同單位可能對模板文件要求都不同，因此只能說CAD提供其他模板文件是供參考的，大家不一定會用。

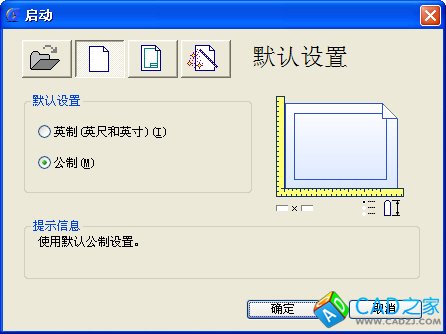

如果CAD的STARTUP變量設置為1，在新建圖形時就會彈出一個“創建建圖形”或“啟動”對話框，在這個對話框中我們就可以選用模板文件，如下圖所示。
通常這個對象首先顯示的是這個選項卡，讓我們選擇“英制”和“公制”，這里的英制和公制實際上對應的就是兩個模板文件：acad.dwt和acadiso.dwt。CAD中這兩個文件的區別主要是measument變量的值不同，一個是0，一個是1，這樣填充圖案和線型也會分別使用英制和公制的文件，另外還有標注樣式、多行文字默認高度等會有一些區別。
在上面的對話框中點“使用樣板”按鈕，對話框中會列出模板目錄下的所有文件，你可以根據需要來選擇自定義的模板，如下圖所示。
