當我們選擇圖形創建圖塊后，發現選擇用于創建圖塊的圖形從圖中消失了，這是怎么回事呢？

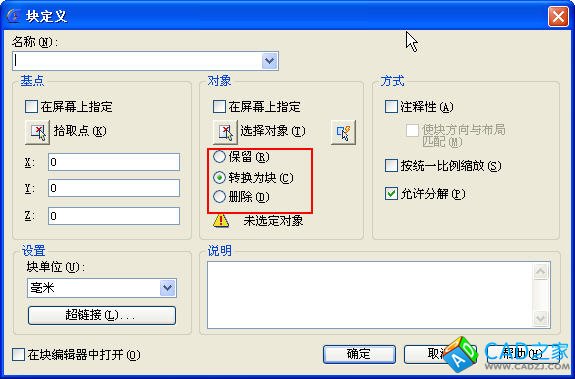

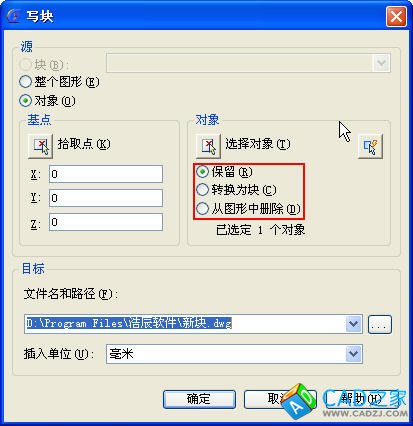

如果你對創建塊的相關選項有一定了解，就不會覺得奇怪了。不管你是用BLOCK(B)命令直接在圖形文件內部創建塊，還是用WBLOCK(W)命令來寫一個塊文件，都會有幾種方式供選擇，如下圖所示。


定義塊和寫塊對話框中選項基本是一樣的，但默認選項不同。知道這些選項的作用，就知道為什么有時定義塊后圖形會消失了，在實際操作中選擇哪個操作更合適。下面簡單介紹一下這幾個選項的作用：

•  保留：選定的圖形保留原樣，仍是獨立的圖形。BLOCK （創建塊）會在當前圖紙文件中創建一個塊定義，用插入（I）命令可以插入此圖塊。WBLOCK（寫塊）命令會將圖塊定義保存為一個DWG文件，用插入（I）命令可以瀏覽并插入此圖塊。
•   轉換為塊：選定的圖形被轉換為所定義的圖塊。BLOCK （創建塊）會生成塊定義，并將選定的圖形轉換此圖塊的塊參照。WBLOCK（寫塊）命令在當前圖形中生成塊定義，將選定圖形轉換為此圖塊的參照，并同時保存一個塊文件。
•   刪除（從圖形中刪除）：選定的圖形被刪除。BLOCK（創建塊）會在當前文件中創建一個塊定義，用插入（I）命令可以插入此圖塊。WBLOCK（寫塊）命令會將圖塊定義保存為一個DWG文件，用插入（I）命令可以瀏覽并插入此圖塊。

創建圖塊后圖形消失，顯然是選擇了最后的一個選項：刪除（從圖形中刪除），如果不想圖形被刪除，只需在定義塊時選擇其他選項就好了，至于選擇保留還是轉換為塊，主要取決于你后面要怎么來使用選定的圖形了。

在使用和學習CAD功能時，多關注一下各個選項的作用，在繪圖時就會少很多問題。
