在布局創建的視口總是顯示模型里的全部圖形。雖然可以雙擊視口，從視口進入模型空間，再通過平移和放大，達到視口內顯示部分圖形的目的，但是十分不便。
    其實可以用命名視圖的方法。

第一步 創建命名視圖

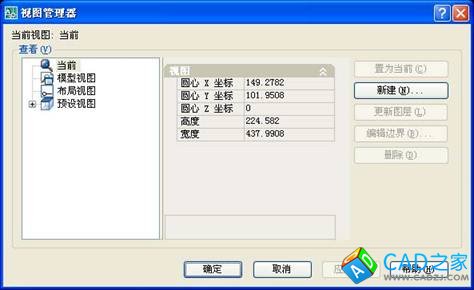

    用模型空間由一個圓和矩形組成的簡單圖形為例，在模型空間操作菜單“視圖”——“命名視圖”，彈出“視圖管理器”對話框。

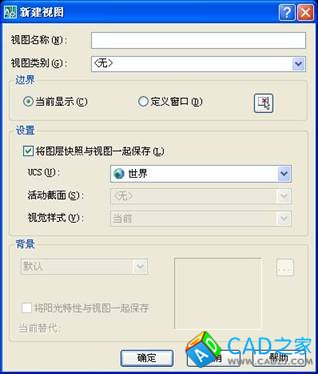

    點擊對話框里的“新建”，彈出“新建視圖”對話框。

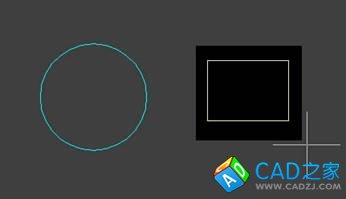

    在對話框的“視圖名稱”里給新建的視圖起個名稱，比如“1”。點選“定義窗口”，對話框暫時被隱蔽起來，回到模型空間，用鼠標在矩形周圍拖出一個框并按回車鍵，這個黑色框就是命名視圖“1”的邊界。

    點擊“新建視圖”對話框里的“確定”，關閉對話框。
    還可以點擊“視圖管理器”對話框里的“新建”繼續創建其它的命名視圖，最后點擊“確定”，關閉“視圖管理器”對話框。

第二步 創建視口

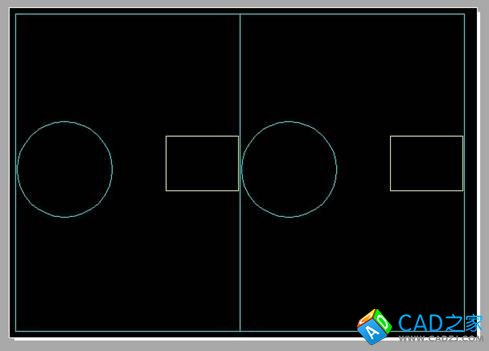

    切換到布局空間，操作菜單“視圖”——“視口”——“一個視口”，鍵入“2”并回車，再鍵入“V”并回車，再鍵入“F”并回車，布局空間創建了兩個視口，每個視口內都顯示全部圖形——一個圓和一個矩形。

第三步 用命名視圖控制視口

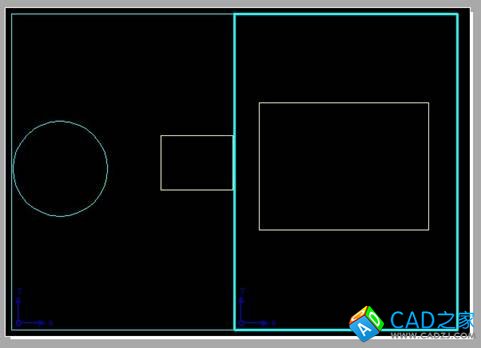

    操作菜單“視圖”——“命名視圖”，在“視圖管理器”對話框內點選命名視圖“1”，點擊“置為當前”，點擊“確定”，關閉對話框。AutoCAD的命令窗口提示“選擇視圖的視口”，點擊一下右邊視口的邊框，右邊的視口里變成只顯示被命名成“1”的視圖——矩形了。

    如果第二步改成操作菜單“視圖”——“視口”——“新建視口”，就會彈出“視口”對話框，在對話框紅色線框里找到并選命名視圖“1”，也能夠創建僅顯示矩形的視口，你自己試試吧。

    你學會了嗎？
