如果要?jiǎng)?chuàng)建一個形狀相仿但涵蓋了800（高）×500（寬）、800（高）×1000（寬）、900（高）×1200（寬）三種尺寸的窗戶的動態“塊”，就不能夠使用實例4里學過的縮放動作了，因?yàn)榭s放動作只能按同一比例將圖形的高和寬同時進行縮小或放大，這時就要用到拉伸動作。
一、打開實例1里創建并保存的文件“我的動態塊”，也可以新建一個文件。在空白處按800（高）×500（寬）的尺寸畫如圖的圖形。如果你是用矩形工具畫的，請將其分解，分解它并不是必要的，但為了在下面的步驟里涉及到的指定對象比較明了，還是分解為好。
二、運行block命令，在“塊定義”窗口的“名稱”里填入“窗框”；點擊“拾取點”左旁的按鈕，“塊定義”窗口暫時隱去，捕捉并點擊窗框的左下角，窗口重新顯現；點擊“選擇對象”左旁的按鈕，“塊定義”窗口再次暫時隱去，選擇整個圖形后按回車鍵，窗口再次顯現；點選“轉換為塊”；點擊“確定”，關閉“塊定義”窗口。
三、選中這個“塊”圖形，敲鼠標右鍵，在快捷菜單里點擊“塊編輯器”，進入“塊編輯器”。
如果“塊編寫選項板”沒有出現，點擊“塊編輯器”工具欄上“塊名稱”右旁的按鈕將它顯現出來。

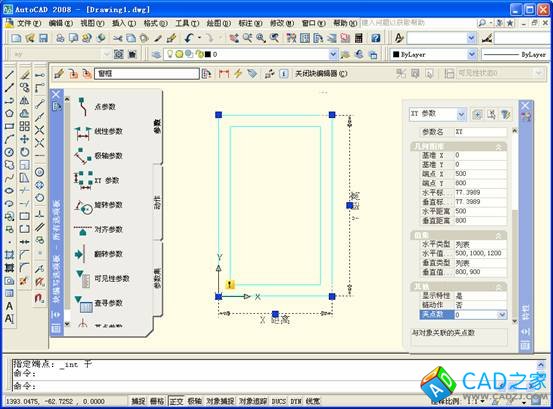

在“塊編寫選項板”的“參數”選項卡里點擊“XY參數”，AutoCAD底部的命令窗口提示“指定基點或 [名稱(N)/標簽(L)/鏈(C)/說明(D)/選項板(P)/值集(V)]”，捕捉并點擊窗框的左下角；命令窗口又提示“指定端點”，捕捉并點擊窗框的右上角，XY參數就被添加進“塊”圖形。XY參數實質上就是兩個相互垂直的線性參數。
如果AutoCAD的“特性選項板”沒有顯現在桌面，按Ctrl+1，將其顯現。
選中XY參數，在“特性選項板”的“值集”里將“水平類型”選成“列表”，并在“水平值”里增添1000和1200兩個值；同樣將“垂直類型”也選成“列表”，在“垂直值”里增添900一個值。在“其他”里將“夾點數”選成“2”。

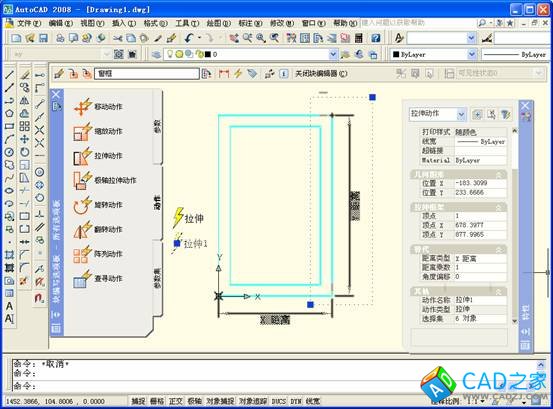

四、在“塊編寫選項板”的“動作”選項卡里點擊“拉伸動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的XY參數；命令窗口接著提示“指定要與動作關聯的參數點或輸入 [基點(B)/第二個點(S)/X 角點(X)/Y 角點(Y)] <基點>”，點擊窗框的左上角；命令窗口又提示“指定拉伸框架的第一個角點或 [圈交(CP)]”，將鼠標從右至左拖動一個交叉選擇框?qū)⒋翱虻纳厦鎯蓷l邊線包圍到框里面而左右的四條邊線只是和框相交；命令窗口又提示“指定要拉伸的對象”，依次點選窗框上面兩條邊線以及左右四條邊線后回車；命令窗口最后提示“指定動作位置或 [乘數(M)/偏移(O)/Xy(X)]”，將鼠標拖動到空白處點擊。
選中添加進來的拉伸動作，在“特性選項板”的“替代”里將“距離類型”選成“Y距離”，使得動作只響應Y方向的拖動。這并不是必需的，只是告訴你拉伸動作有這個設置功能。
再次點擊“塊編寫選項板”的“動作”選項卡里的“拉伸動作”，AutoCAD底部的命令窗口提示“選擇參數”，點擊圖上的XY參數；命令窗口接著提示“指定要與動作關聯的參數點或輸入 [基點(B)/第二個點(S)/X 角點(X)/Y 角點(Y)] <基點>”，點擊窗框的右下角；命令窗口又提示“指定拉伸框架的第一個角點或 [圈交(CP)]”，將鼠標從右至左拖動一個交叉選擇框?qū)⒋翱虻挠颐鎯蓷l邊線包圍到框里面而上下的四條邊線只是和框相交；命令窗口又提示“指定要拉伸的對象”，依次點選窗框右面兩條邊線以及上下四條邊線后回車；命令窗口最后提示“指定動作位置或 [乘數(M)/偏移(O)/Xy(X)]”，將鼠標拖動到空白處點擊。
選中添加進來的拉伸動作，在“特性選項板”的“替代”里將“距離類型”選成“X距離”，使得動作只響應X方向的拖動。這并不是必需的，只是告訴你拉伸動作有這個設置功能。

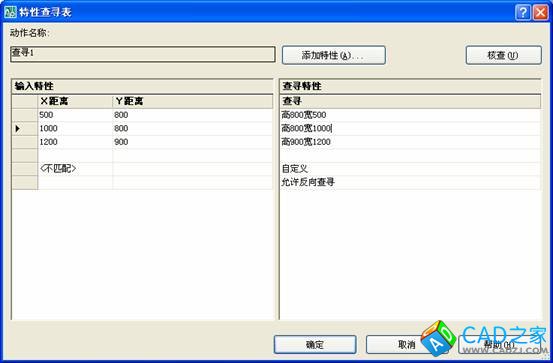

五、仿照《創建AutoCAD動態塊實例5_查尋參數和查尋動作的應用》一文的方法向圖形里添加一個查尋參數和一個查尋動作，并將“特性查尋表”設成下圖所示的樣子后點擊“確定”，關閉查尋表。
點擊“關閉塊編輯器”，在彈出的對話框里點擊“是”，退出“塊編輯器”。
一定記得保存文件。
六、按Ctrl+3鍵，打開“工具選項板”，用鼠標將創建好的動態“塊”圖形拖到“我的工具”選項板里。（如果沒有這個選項板，就在工具選項板的狀態欄上右擊鼠標，在快捷菜單里點擊“新建選項板”，并將新建的選項板命名成“我的工具”。）
建一個圖紙文件，點擊工具選項板里的這個 “窗框”工具，命令提示行里顯示“指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]”，在圖紙上要插入的地方點擊一下，該窗框圖形就插入到圖紙上。
點擊圖紙上的這個窗框，會顯現帶橫線的向下三角形，點擊這個三角形，就可以選擇你想要的尺寸了。
由于第三步在“特性選項板”的“其他”里將“夾點數”選成了“2”，所以點擊圖紙上的這個窗框以后，窗框上還會顯現兩個小方塊形狀的夾點，拖動右上角的夾點，也可以改變窗框的尺寸。如果不希望顯現這兩個夾點，就應該在“特性選項板”的“其他”里將“夾點數”選成“0”。
