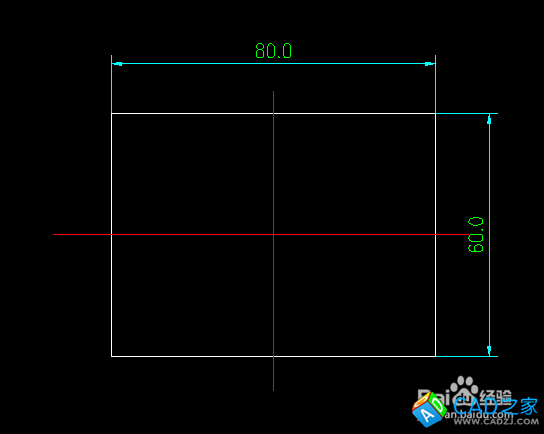

先畫一個80mmx60mm的矩形。
-

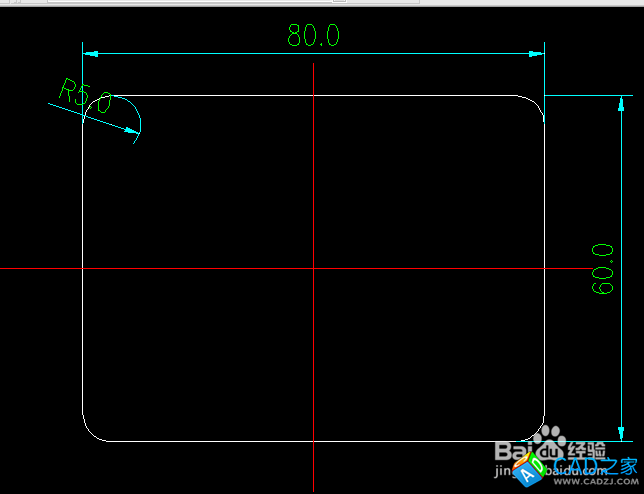

用倒圓角命令把四個角都倒5mm的圓角。
-

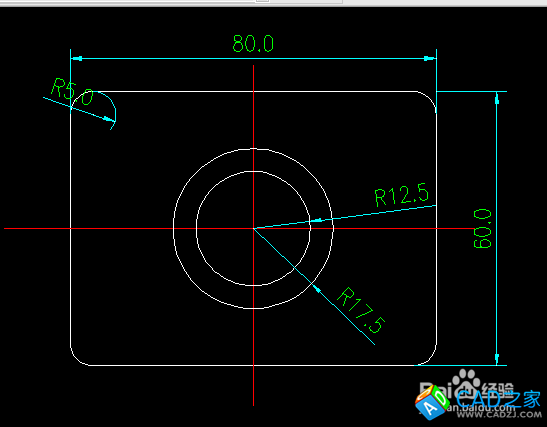

以矩形的中心畫二個同心圓,半徑分別為12.5mm,17.5mm。
-

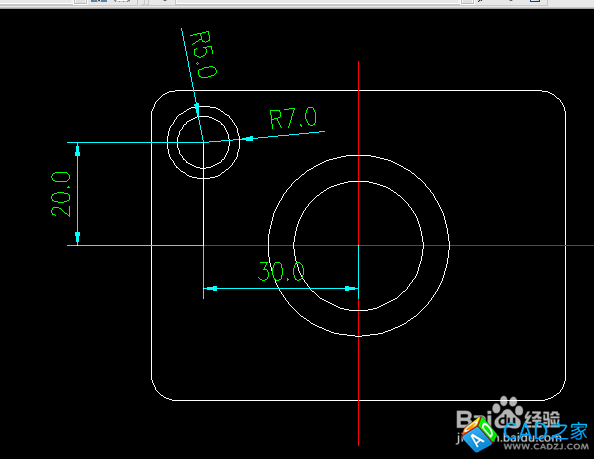

沿著圓心水平向左30mm,再垂直向上20mm位置為圓心,畫同心圓,半徑分別為5mm,7mm。
-
用鏡像命令,就可以把步驟4的同心圓布置到另外三個角了。當(dāng)然也可以用陣列做這一步。
