在繪制機械CAD圖紙的時候，傳統的明細表編輯方式往往費時費力，因為我們需要手動繪制表格填寫數據，而且當我們需要再次編輯時，數據查找很麻煩。

　　CAD機械軟件的明細表功能可以根據已標注好的序號快速的生成明細表，而且明細表采用了新實體技術，支持我們通過雙擊進行編輯。這樣就提高了我們的繪圖效率，使得明細表的編輯工作變得簡單、方便，下面請看我們的CAD教程。

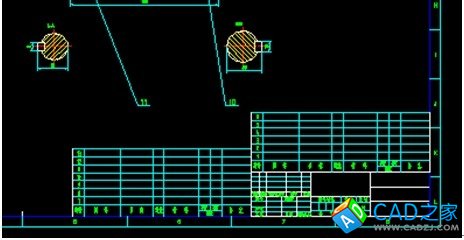

　　CAD機械軟件的明細表功能可以很方便實現調用，當我們把圖紙中的序號編輯好后，可以直接在菜單中點擊生成。在生成明細表時，我們可以通過鼠標來控制明細表的高度，也可以通過在命令行中輸入行數來控制明細表的高度（如圖1）。

　　圖1

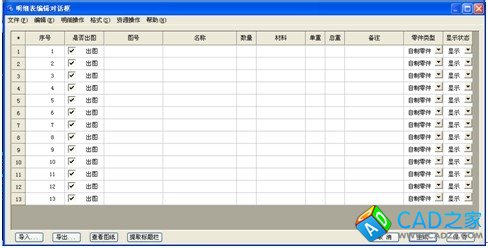

　　由于CAD機械軟件采用了新實體技術，在對明細表進行編輯的時候我們可以直接雙擊表頭，軟件會彈出明細表編輯對話框。這時當我們在填寫明細表的時候，不需要在繪圖區使用文字命令來填寫，直接在明細表對話框中進行輸入就可以了（如圖2）。

　　圖2

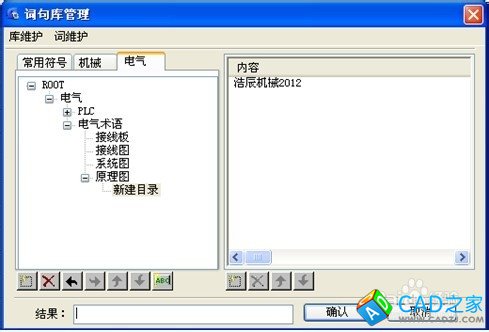

　　在填寫明細表的時候，我們還可以通過【ctrl】+鼠標左鍵來調取詞句庫，這樣對于一些常用的詞匯我們就不需要反復的輸入，直接在詞句庫中添加就可以了（圖3）。

　　圖3

　　此外，明細表可以自動統計零件的重量，還可根據零件的數量以及單重計算出零件的總重，把總重直接添加到標題欄中。

　　由于CAD機械軟件具備了明細表生成的功能，所以一些原本需要手工完成的工作變得簡單化了，感興趣的朋友可以嘗試一下此功能。
