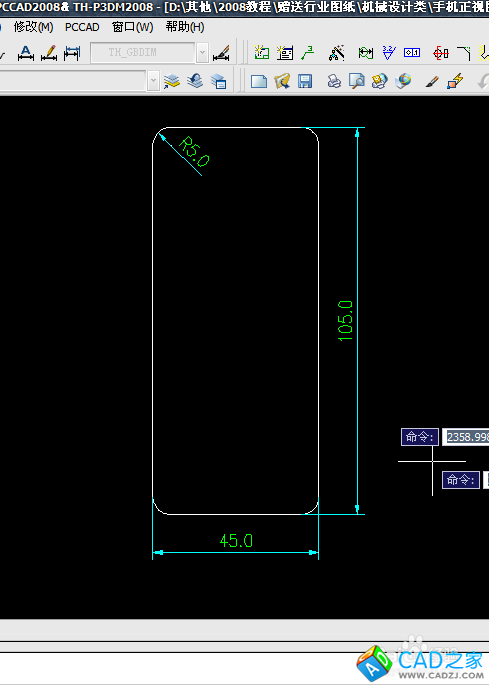

打開CAD,先畫一個矩形,尺寸105x45,可以用快捷鍵L,也可以直接拉矩形。然后用倒角F,把矩形的4個角都倒半斤為5的倒角,如圖:
-

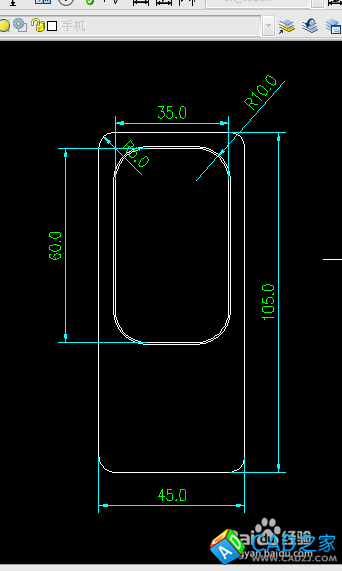

手機屏幕:先畫一個60x35的矩形,倒角45°,半徑為10,再向外拉伸多0.5的相同圖像,如圖:
-

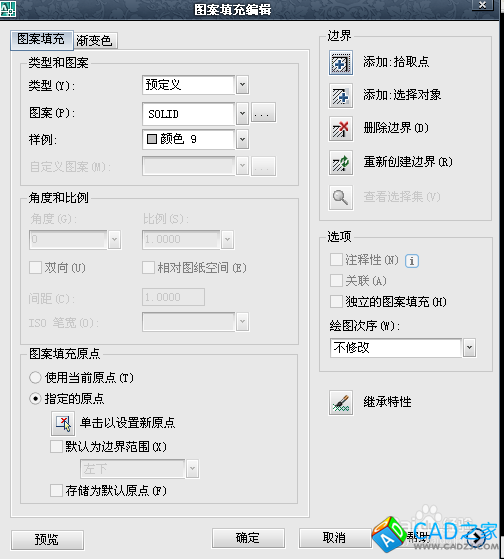

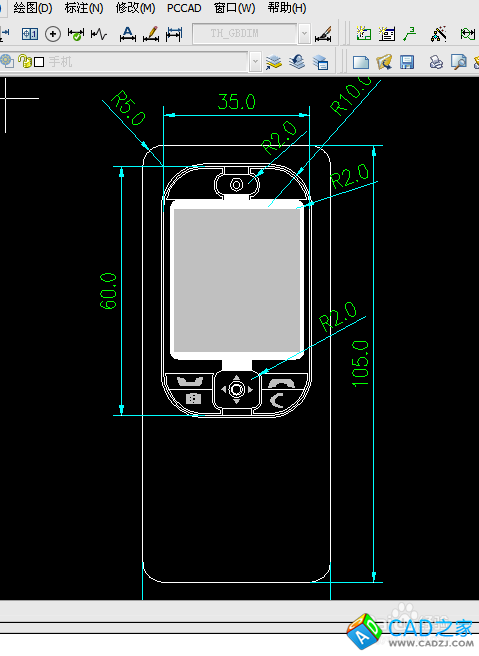

屏幕上按鈕的布置,依次畫上各個按鈕,并填充:
-
按鍵:8.5x5.6的矩形,并倒圓角0.5
-

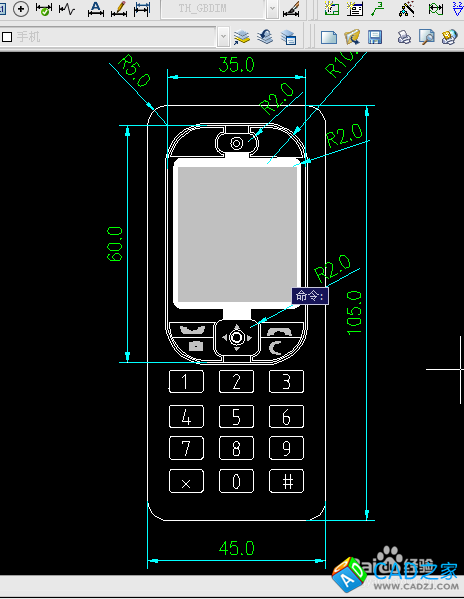

按鍵的布置:12個相同的按鈕布置好,然后寫上數字和符號
-
最終的效果圖:
-
注意事項：在畫的過程中要排版好，要做的大小位置合適、美觀。如果要效果圖的私信給我。
