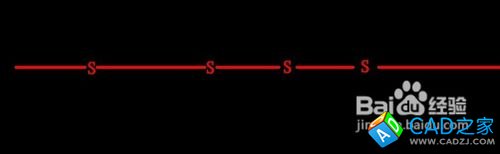

相信大家在做CAD圖的時候都遇到過這樣的問題，好多種線型，比如電源線 P、電話線 H、信號線 H、廣播線 G等等，都用直線顯得不太清楚，當然我們可以選用單點化線、雙點化線、虛線、直線等各種不同的線型表示，但是我們能不能用更清晰的線型來表示各類線型呢？答案是肯定的，我們可以用含字母的線來表示各類線型（不是把直線打斷再寫字母的方法，這樣太麻煩），比如信號線，我們可以這樣表示
1我們以“信號線 S”為例：

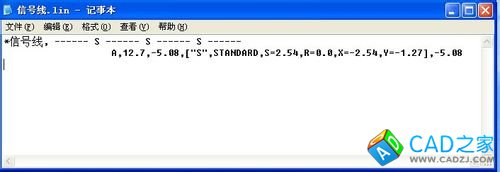

2新建一個“信號線.lin“文件
打開記事本，編輯該文件。輸入如下內(nèi)容：（拷貝粘貼即可）
*信號線, ----S ---- S ----S ----
A,12.7,-5.08,["S",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08
然后保存文檔。
將記事本文檔后綴“txt”改成“lin”，即生成“信號線.lin“文件；

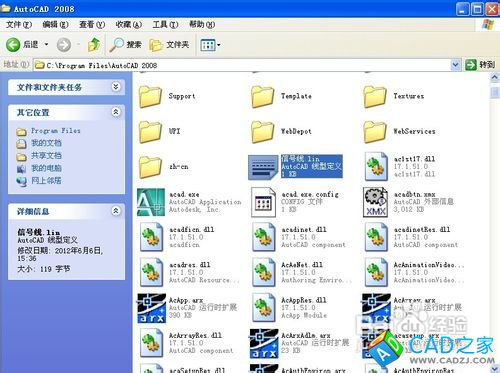

3將“信號線.lin“文件復制到“AUTOcad2008軟件”的安裝目錄下；
4打開AutoCAD2008，點擊菜單“格式”-->“線型”，會彈出一個對話框。點擊對話框上的“加載”按鈕，會彈出對話框，點擊“文件”加載剛才生成的“信號線.lin“文件（在AutoCAD2008安裝目錄下找）。加載成功后，點擊“信號線”，確定即可。
5然后新建“圖層”，選擇剛才加載的“信號線”即可；
6按正常畫圖順序繪圖即可得到想要的線型。
注意事項
如果要加載“電源線 P”、“廣播線 G”等等其他帶字母的線型時，切記改
｛*信號線, ----S----S----S----
A,12.7,-5.08,["S",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08｝里面相應的部分，比如 :電源線 P,｛*電源線, ----P----P----P----
A,12.7,-5.08,["P",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08｝要將“信號線”改為“電源線”，將所有粗體字母“S”改為"P"。
