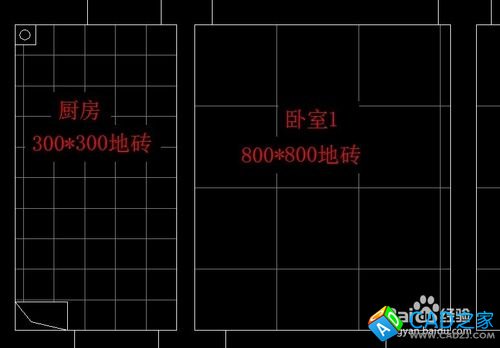

CAD中常常要填充一些圖形，來表示所用的材質，但CAD本身加載的圖形有限，很多時候感覺不夠用，那怎么去加載更多的填充圖形呢？下面會一一道來。

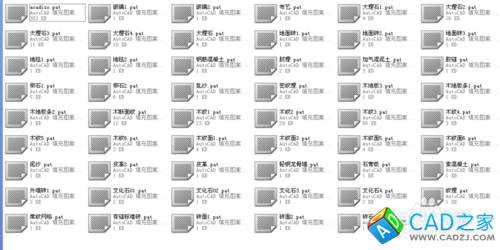

1 在網上下載一個PAT填充圖案，格式是pat，里面有很多填充的圖案，保存到一個你容易找的位置。

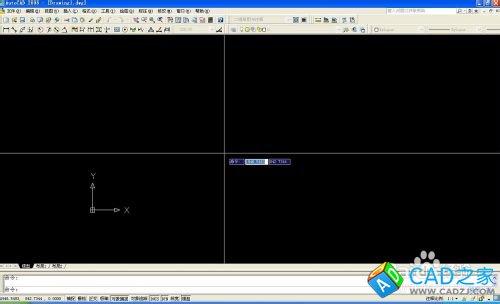

2 打開CAD軟件

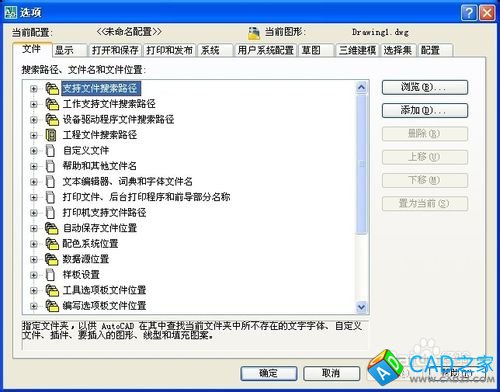

3 輸入快捷鍵OP，空格彈出選項卡，選項卡里面有很多選項，選擇文件選項

4 點開第一項“支持文件搜索路徑”的加號會變?yōu)闇p號，可以看到里面有很多搜索路徑。

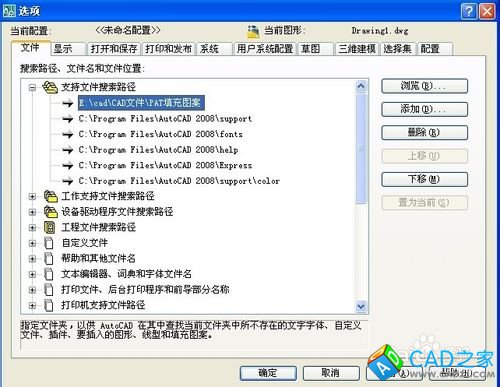

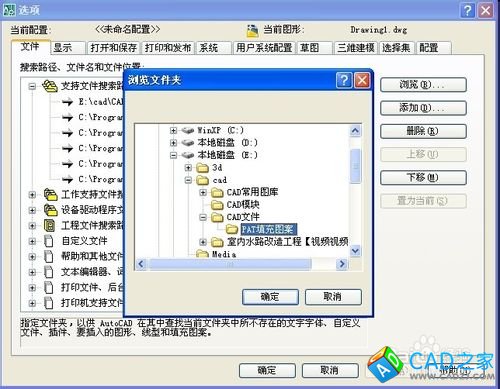

5 點擊右側的“瀏覽”按鈕。找到PAT文件保存的位置，點擊“確定”按鈕。

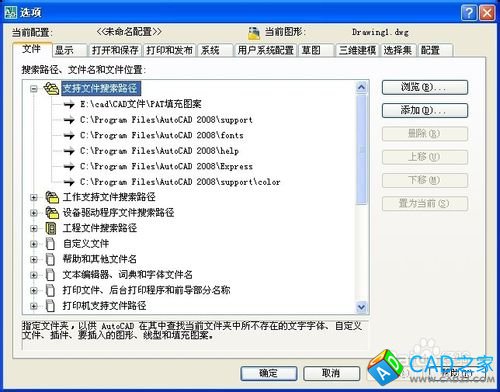

6 然后點擊“應用”按鈕，再點擊“確定”按鈕。

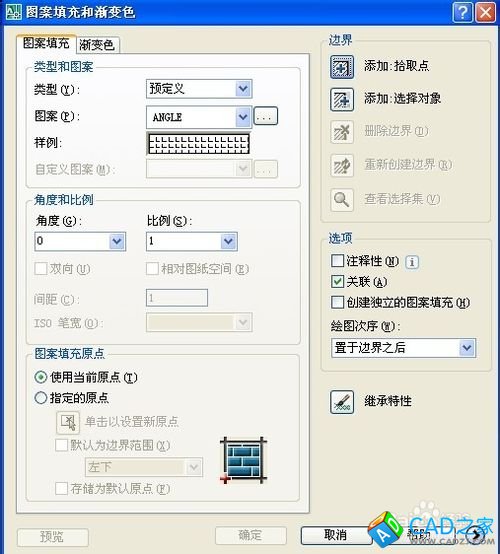

7 輸入填充的快捷鍵H，空格，彈出填充選項卡。

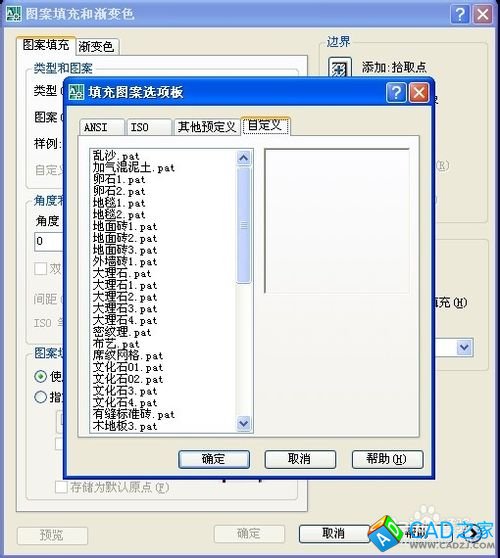

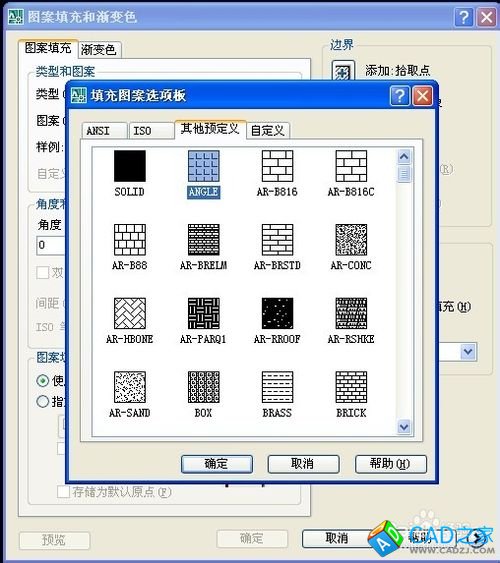

8 點擊圖案后面的帶三個點的按鈕，點擊“自定義”選項。可以看到加載好的填充圖案，這就算是大功告成了。

9 然后就可以使用這些填充圖案了，比如往一個矩形里填充自定義圖案。

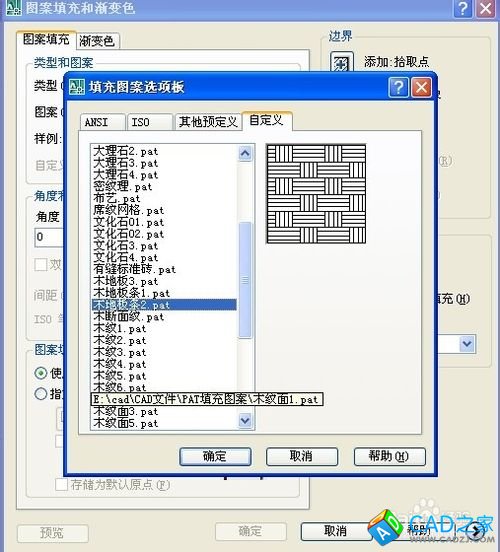

10 還是重復上面的步驟輸入填充快捷鍵H，空格，找到剛剛加載的自定義圖案，選擇一個合適的圖案。比如選擇木地板條2。單擊“確定”。

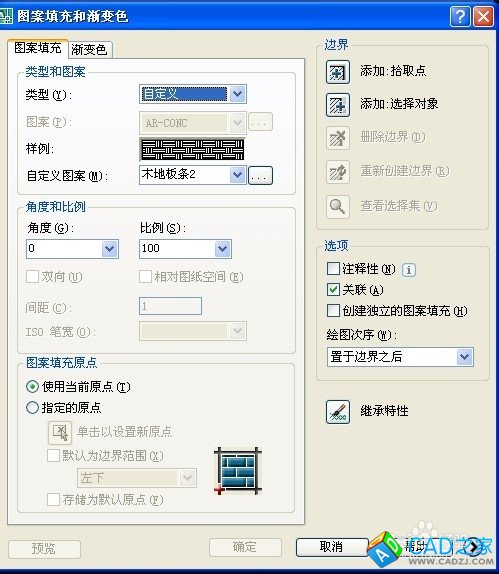

11 可以看到樣例里面已經顯示出來了要選擇的填充圖案，然后單擊右側的“添加拾取點”按鈕。

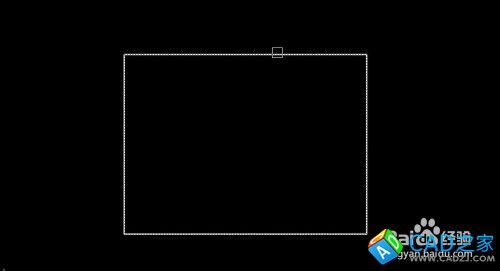

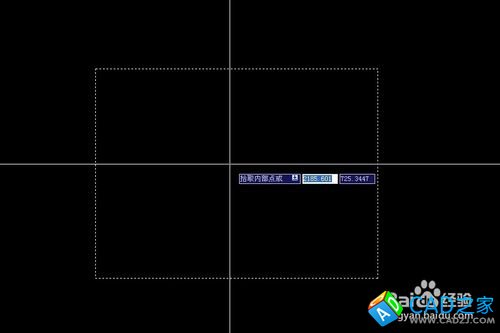

12 在矩形內左鍵點一下，矩形變?yōu)樘摼€表示已經選中了填充范圍，范圍的邊界是必須是閉合的，否則會選不上填充范圍

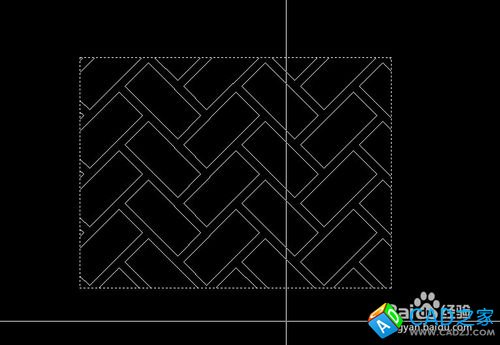

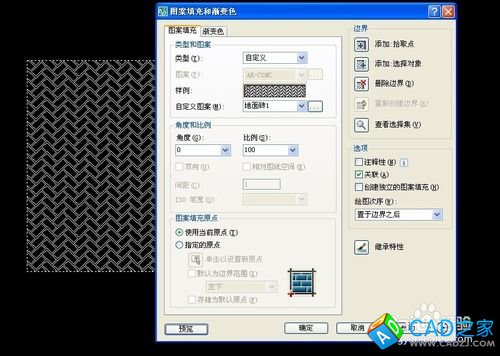

13空格一下回到填充選項卡，單擊“預覽”選項，可以看到已經填充好了，但不是最佳的效果，有些太密了，接下來就要調整一下了。

14 空格一下回到填充選項卡，調整比例，比例數值越大，填充圖案的比例也就越大了，選擇一個符合實際的比例，再點擊“預覽”，看一下效果。

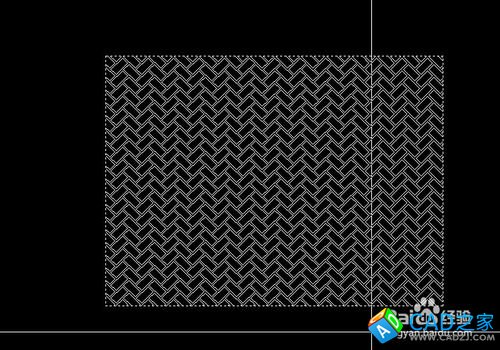

15 如果效果滿意，就空格回到填充選項卡，點擊“確定”按鈕，整個過程就結束了，如果仍不滿意就接著調整直到滿意為止。

注意事項
填充的對象必須是閉合的，沒有閉合是填充不了的。
