首先要確認一點，繪制的CAD圖形都需要有精確的尺寸，因此CAD軟件單位設置肯定是有作用的，那為什么100毫米會跟100英寸一樣長呢? 首先我們要注意觀察一下“圖形單位”設置對話框，如下圖所示

我們?cè)趩挝辉O(shè)置對話框中明確說明了這個單位是“插入時的縮放單位”，是“用于縮放插入內容的單位”，這個是什么意思呢？

首先，在一張圖紙內只有一個統一的單位，而這個單位是你開始畫圖時就應該確定的。正如前面提到的，你畫一條100單位長度的線，你可以說它是100毫米，也可以說它是100英寸。在畫圖前你需要確定你的單位和繪圖比例（雖然大多數人按1:1比例繪圖，但有一些單位或設計人員為了打印方便，在繪圖的時候縮小或放大了一定的比例），還要確定CAD中一個單位表示的實際尺寸單位是多少，這個和“圖形單位”設置對話框中的單位實際沒什么關系，你設不設置這個單位都沒關系。

所謂“插入時的縮放單位”，也就是在插入圖塊或外部參照時，當被插入的圖形單位跟當前圖形文件單位不同時，需要進行尺寸轉換并對圖形進行相應比例縮放，使圖形的尺寸保持一致。比如說將一張按英寸為單位畫的圖紙插入到一張按毫米畫的圖紙時，這個圖形單位會告訴CAD軟件，插入的圖紙需要放大25.4倍，也轉換成毫米為單位的圖紙。

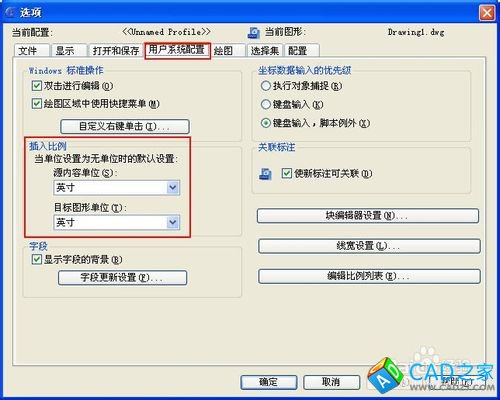

由于不同國家、不同行業有些約定俗成的標準和習慣，大家都用相同的單位，因此大多數情況下這個單位設不設置都沒有關系，即使存在需要轉換單位的圖紙，我們也可以在插入前設置單位，也可以在選項對話框直接源內容單位和目標圖形單位，如下圖所示：

既然設不設置單位都無所謂，那為什么我們新建圖紙的時候還要設置“英制”和“公制”呢，這兩個有什么區別呢？

新建圖紙選擇的“英制”和“公制”對應著CAD的兩個模板文件，AutoCAD的是acad.dwt和acadiso.dwt，其他CAD中模板文件名字略有不同，例如CAD8是gcad.dwt和gcadiso.dwt。我們可以分別新建一張公制和英制的空?qǐng)D，我們來看看兩者的區別，首先我們看標注樣式，在公制的圖中多了一種ISO-25的標注樣式，兩張圖中都有STANDARD的標注樣式。STANDARD是按照英寸為單位來設置的標注，我們可以看到文字、箭頭的大小都要比針對毫米設置的標注樣式ISO-25小很多，這個應該比較好理解吧。是不是只有這一點區別呢？

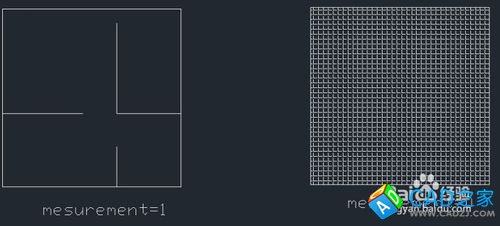

實際CAD圖紙為了適應公制和英制繪圖的需要，在圖紙中還是保留了跟單位相關的設置：系統變量measurement。我可以做個簡單的試驗：在一張公制圖里畫兩個10X10的矩形，先在一個矩形里先填充ANGLE圖案，比例用默認值。然后輸入measurement變量，將值設置為0，然后在另一個矩形中用相同比例填充相同的圖案，會看到兩個矩形填充的密度完全不同，如下圖所示：

Measurement雖然跟單位有一定關系，但實際上measurement并不是真正的單位設置，只是決定加載不同的填充和線型文件。AUTOCAD及同類的CAD軟件，通常都針對公制和英制提供不同的填充和線型文件，例如AUTOCAD提供的填充文件有acad.pat和acadiso.pat，線型文件是acad.lin和acadiso.lin。當measurement為0時，填充和線型就用acad.pat和acad.lin，當measurement為1時，填充和線型就用acadiso.pat和acadiso.lin，在不同設置下加載一下線型文件就明白了。

雖說在一張圖紙內單位設置沒有意義，但單位不同，標注、文字、線型、填充等的比例應該不相同，因此CAD提供了英制和公制的模板來供大家選擇，大家也可以根據需要來建立自己的模板，平時我們只要區分公制和英制就可以了，不必太關注單位，如果需要合并不同單位比例繪制的圖紙時就要特別注意插入單位的設置。
