在CAD的圖層管理器中有開關和凍結，從表象上看，兩者的功效類似，關閉圖層和凍結圖層后都是圖層上的對象不顯示，但CAD內部處理不一樣，兩者在實際工作中的用途也不一樣。

當圖層關閉時，圖層上的對象不顯示而且不打印，但圖形的顯示數據是有的，因此當我們?nèi)x（CTRL+A）時，關閉圖層上的對象也會被選中，如果是三維圖形，在消隱時，關閉圖層上的圖形會遮擋其他圖形。由于關閉圖層上的顯示數據已經生成，在打開圖層時無需重生成圖形。

當圖層凍結時，圖層上對象不僅不顯示、不打印，而且也不會被全選選中，消隱是不會遮擋其他圖形。當解凍的時候，這些圖形的顯示數據要重新生成。

關閉和凍結還有一個最重要的區別，而且這一點直接決定了兩者的用途的不同。圖層被關閉后，所有視口內都同時關閉，而與開關不同的是，凍結是與視口關聯的，因此圖層管理器中有“凍結”、“新視口凍結”和“視口凍結”幾種設置。“視口凍結”只有進入布局空間的視口才會被激活，也就是說這兩個功能只應用于布局空間的視口。通過在不同視口中凍結不同的圖層，可以在不同布局或不同視口內顯示不同的圖形，這是圖層開關無法實現的，如下圖所示。

了解了開關和凍結的區別后，我們就知道什么時候用開關，什么時候用凍結了。當我們?yōu)榱诉x擇和編輯方便要臨時讓一些圖形不顯示的時候，最好用關閉，因?yàn)殚_關圖層不用重生成，比較快。如果為了在不同視口要顯示不同圖形，則只能使用視口凍結了。

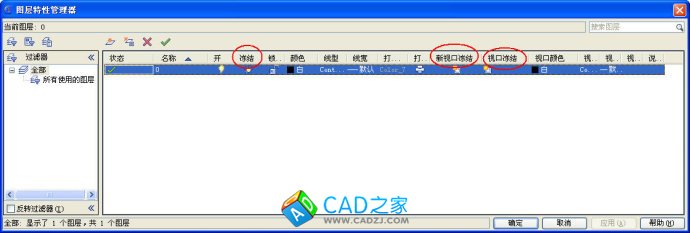

打開圖層管理器后，可以看到兩個凍結按鈕，一個是“凍結”，一個是“新視口凍結”，如果進入布局空間，雙擊進入某一個視口，又會多出一個“視口凍結”按鈕，如下圖所示。



這幾個凍結到底有什么區別呢？

前面我們講過凍結主要應用于布局空間，可以通過在布局空間不同視口凍結不同圖層來控制打印效果，比如我們可以將水暖電的圖形都繪制在同一張買平面內，然后可以分辨建立三個布局，在三個布局的視口分別凍結不同圖層，就可以得到分開的水、暖、電的圖紙了。這幾個按鈕也好區別，只要將全稱列出來大家自然就知道了，凍結=“所有視口凍結”、視口凍結=“當前視口凍結”。當未進入某個視口時，圖層管理器只顯示凍結和新視口凍結按鈕，新視口凍結設置讓我們?cè)诮⒁暱谇熬涂梢栽O(shè)置哪些視口將在視口被凍結。視口凍結設置只有當我們進入某一個視口是才會顯示，進入每個不同的視口都可以有不同的設置。

最容易區別的方法就是打開一張有多個圖層的圖紙，進入布局空間后多建幾個視口，然后將不同圖層分別使用這幾種設置后看看效果，這樣就一清二楚了。

以上使用技巧適用于AUTOCAD及浩辰CAD等類似的CAD軟件。
