使用CAD的人都知道圖塊，因為圖塊可以重復插入、做成圖庫，減少重復操作，被廣泛使用。但我發現有不少初學者，甚至有些用CAD較長時間的人并不知道什么是屬性塊，并且對屬性塊的作用和定義方法不是很了解。

什么是屬性塊？

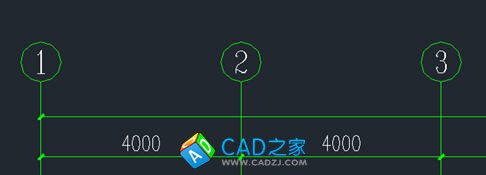

簡單的說，屬性塊就是在圖塊上附加一些文字屬性（Attribute），這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中，在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等，在機械設計中會應用與粗糙度符號定制、圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊，但屬性值可以分別是1、2、3等，如下圖所示。




利用屬性塊我們可以將類似的圖形定義成一個圖塊，通過改變屬性來調整圖塊的顯示。

如何創建屬性塊？

屬性塊的創建很簡單，只是在創建普通塊的基礎上添加上需要的屬性文字。基本操作步驟如下：

1、  繪制好圖塊內包含的幾何圖形。

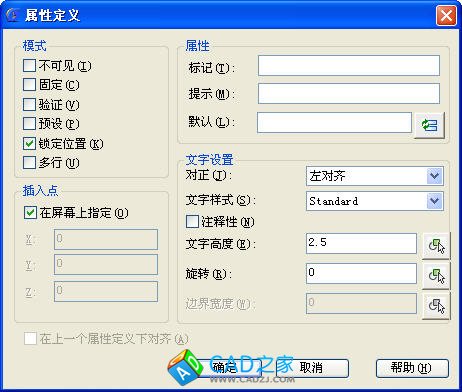

2、  創建一個和多個屬性文字，菜單：繪圖》塊》定義屬性，命令：attdef，然后會彈出下圖所示對話框：

這個對話框最主要參數是：標記、提示和默認值。標記就是一個標簽，比如說這個屬性用來表示是高度，你可以輸入height；提示是插入此圖塊時出現的提示，比如說你可以寫：請輸入高度；默認就是此屬性的默認值。

定義好這三個參數后，你根據自己的需要確定文字的高度，在圖中確定屬性插入的位置即可。至于其他參數，例如是否可見，是否是固定值，是否用多行文字，是否使用字段等等，這些就看你的需要了，一般情況下可以不管。

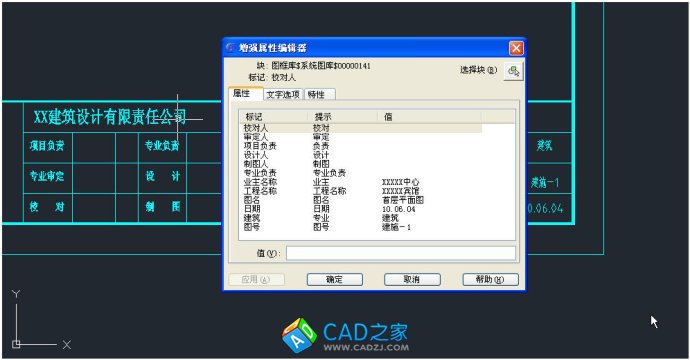

一個圖塊可以有多個屬性，例如一個矩形里可以設置長和寬兩個屬性，一個圖框的標題欄可以設置十幾個屬性，如下圖所示：

注意：上圖標題欄中屬性都是一些要填寫的內容，由于很多屬性沒有默認值，因此表格中是空的。

3、  將繪制好的幾何圖形和屬性都選中，輸入B（block）命令，給圖塊取名，確定基點，按正常步驟定義一個圖塊。

屬性文字和普通文字有什么區別？

屬性文字與普通文字最大的區別是方便修改，雙擊屬性塊就會彈出增強屬性編輯器，可直接對屬性值進行修改，選中屬性塊，也可以在屬性框（ctrl+1）中修改屬性的值。而圖塊中的普通文字等同于其他圖形，要想修改這些文字，必須分解圖塊或者用圖塊編輯的相關命令：參照編輯（refedit）或塊編輯（bedit）。因此在定義圖塊的時候，需要修改的文字就定義成屬性，不需要修改的的就定義成普通文字，例如上圖中的標題欄，公司名稱、“項目負責”、“專業負責”、“設計”等這些文字就使用普通文字，而需要填寫的設計人員名稱、項目名稱、日期、圖名、圖號等就會定義成屬性。

建筑軸號、圖框標題欄、明細表等這些屬性塊經常是由建筑、機械等專業軟件自動生成的，因此很多人自己并沒有定義屬性塊。如果之前不了解屬性塊，不妨自己做一個簡單的屬性塊試試，相信你在今后的工作中會用到。

以上內容適用于AUTOCAD及浩辰CAD同類軟件。
