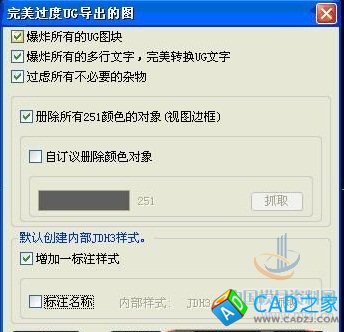

1、  爆炸所有的UG圖塊。UG導出的圖檔的圖塊的名稱是相同的名字，如果不炸開在把所有的散件圖檔集中在一個圖檔內，就會出現很多圖塊都變樣了，這是因為先入圖檔中的圖塊固定下來后，后加入的圖塊就會給先前的同名圖塊替換了的原因。
2、  爆炸所有的多行文字，完美轉換UG文字，在CAD2010以上的版本中，只要轉換字體就可以了，為了兼容低版本的所以要把多行文字炸成單行文字。UG要想完美轉換中文有個前提，必須把壓縮包內的CAD字體復制到CAD的安裝文件夾中覆蓋原來的字體, 如C:Program FilesAutoCAD2004Fonts。不替換也可以,只是字體不完美有些變形,復制時請先退出運行中的AutoCAD。
3、  過慮所有不必要的雜物，就是過慮圖中看不見的不用的但占用圖檔空間的東西。
4、  冊除所有251顏色的對象(視圖邊框)，對于UG5.0開始如果有視圖框線的都會直接導出到CAD中，因為有視圖框線對出散件圖的速度有很大的幫助，但在CAD中又不想要這個邊框線，這個功能就能幫到你，不過在UG的2D圖的實體線設置時請不要把有用的實體線也設置成與視圖框一樣的顏色，要不這功能也會把實用的實體與相同視圖框線一起刪除的。用戶也可以自訂刪除其它顏色對象。
5、  增增加一標注樣式，UG導出來的圖檔是不帶標注樣式的，如果你想馬上在這個圖檔中標出美觀的尺寸，這個功能就能幫到你。程序自帶JDH3的標注樣式，如果不合貴公司的規范，可以在圖檔中先設置好標注樣式，程序能抓取圖檔中的標注樣式并保存在硬盤當中，并在再次初始UG導出的圖檔時，能迅速補充標注樣式即時可以在圖中使用；程序只能保存大部份的標注樣式參數，如要特別的參數請自行解決。標注名稱開關為內部自帶與外部自訂標注樣式之間切換。剛開始新用增加標注樣式，因還沒有抓取保存過，標注名稱開關只能全是內部樣式。
注：本附加程序不對CAD2007至CAD2009完美支持(CAD2006沒試過)，可以使用，但是達不到完美轉換，CAD2007至CAD2009因軟件內核原因，很多UG導出圖檔中的中文字沒法得到正常識別出來，這個只有在CAD2010以上版本中才糾正過來。因此只有在CAD2005以下版本及CAD2010以上版本才可以達到完美轉換。

UG使用中文字，必須對UG的字體作出變改，這樣才能配合UtcTransform.VLX程序。字體可以在任何一個外掛中找到，包括胡波外掛。
顯示中文，把外掛中的UG中的字體復制覆蓋到UG安裝后的文件夾中，要不UG的2D圖中是看不到中文字體的。

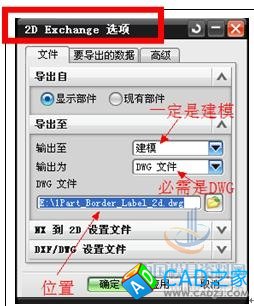

UG圖中有中文件字體后大部份導出的圖檔都不能直接在CAD2004中打開，擔是外發加工商或給客戶又要你必須要用CAD2000或CAD2004能打開才會接受你的圖檔，要想UG完美轉出到CAD低版本的圖中，有三種方法，在這些方法都有二個前題，1、必須把剛才壓縮包內的的CAD字體復制到CAD的安裝文件夾中, 如C:Program FilesAutoCAD2004Fonts。不替換也可以,只是字體不完美有些變形,復制時請先退出運行中的AutoCAD；2、導出時請選擇導出CAD，不要選導出DXF，這是因為UG5以上的版本的DXF與CAD不兼容，在這里還是要說明一下UG導出CAD的步驟“文件”→“導出”→“2D Exhange…”在這里要注意一定是“2D Exhange…”而不是“DXF/DWG”請不要搞錯，出現附圖，其它按自己的愛好設置下就可以了。#p#分頁標題#e#


這三種方法是：
第一種，是CAD2004版的，在CAD的菜單上“文件”→“繪圖實用程序（U）”→“修復”然后打開導出的UG圖檔。或在命令中輸入“recover”也可以。這種方案是最實在的最簡單的，打開后再保存的圖可以直發給加工商加工，加工商基本對保存的所有圖檔都能打開。
第二種，是安裝CAD2010版以上的版本并要設置保存的文件為2000版本的DWG文件（附圖7），如何進入設置，請在CAD的左下角的命令區，在右鍵菜單上選“選項”附圖6，或者在命令提示下輸入“options” 。可以直接打開導出的文件，不會提示出錯和象CAD2004以下版本那樣死機，不過這種高版本打開的圖檔再保存的文件，有時CAD2004以下的版本是無法打開的，要再轉成2000版本的DXF，低版本的CAD才能通過DXF打開。這方法會有些煩鎖。CAD2007至CAD2009因內核原因,很多UG導出圖檔中的中文字沒法得到正常識別出來，這個只有在CAD2010以上版本中才糾正過來。沒有CAD2010以上版本建議采用第一種與第三種結合使
