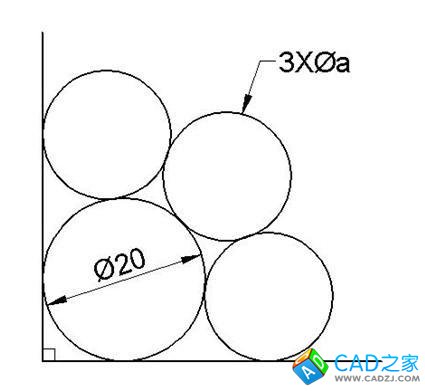

CAD圖中三個 3*直徑a 的小圓怎樣畫

這個圖形要用到CAD2010版本才有的參數化命令中的約束命令就簡單多了,先畫兩條垂直線,再畫一個直徑20的圓并進行約束,再畫三個小圓,進行相等的約束,再進行一個一個的相切約束就可以了;直接畫這個圖很難。
