CAD一個大圓內切4個相切的小圓怎么畫

時間:2012-12-20 08:45:45 來源:未知

CAD一個大圓內切4個相切的小圓怎么畫

先畫小4個相切小圓,然后再畫外切大圓,縮放比例至200也能畫出。如果是要正確的畫法,上面的答案都是復雜的,而且是錯誤的。

正確的畫法應該是:

1、畫一半徑200的大圓,并以圓的4個象限點畫出水平和垂直輔助線,為便于說明明,標記了字母,圓心為D。

2、點擊“繪圖”菜單下的“圓”命令下的“相切、相切、相切”(圖2圈示)畫圓,即三點相切畫圓。

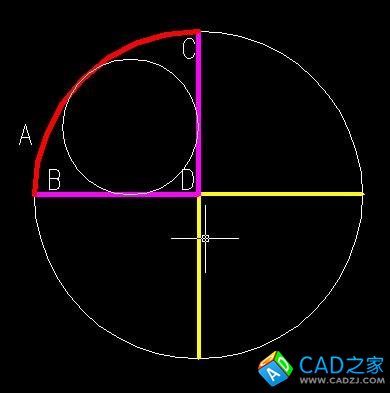

三點分別選擇(見圖3)A弧(紅色)、BD、CD(紫色)上的任意一點,即畫出一個小圓。重復此步驟分別畫出其它三個圓(或以相互垂直的輔助線為軸做鏡像畫出其它三圓)。

3、刪除2條輔助線,即得到正確圖形(見圖4),4個相切小圓半徑為82.8427。

補充回答:

第一個小圓畫出后的效果如下圖:
