CAD中有些概念很相似，甚至有些功能翻譯成中文是一樣，比較容易混淆，下面簡單把我想到的幾個容易混淆的概念簡單講一下。

1、 縮放:ZOOM和SCALE

這兩個功能雖然都翻譯成縮放，但除了初學者容易混淆外，大部分用過一段CAD都應該能清楚。

Zoom(z)：是視圖縮放，在CAD中用來繪圖和觀察圖形的是一個窗口，這就相當于一個相機的鏡頭，zoom就相當于鏡頭的拉近和拉遠，雖然看到所有圖形顯示的大小變了，但圖形的實際尺寸不會發生任何變化。

Scale(sc)：這個是圖形的縮放，他會直接改變圖形的大小，而且只會改變被選中圖形的大小。而且CAD的Scale命令還比較死，只提供一個比例設置，也就是各軸向只能等比例縮放。

2、 拉伸：（Stretch和Extrude）

這兩個功能也都翻譯成拉伸，不過一般人Stretch用得比較多，Extrude比較少用，倒也不會造成太多困擾。

Stretch(S)：對二維圖形局部的拉伸，通常用于改變二維圖形某個方向的尺寸，如果選擇整個圖形的話，圖形會被直接移動。

Extrude：將二維圖形拉伸成為三維模型，可以對多段線、面域等進行操作，通常用二維圖形繪制好截面，然后處理成多段線或面域，拉伸的話就給截面一個高度，還可以設置拉伸的角度。

3、 多段線線寬和對象線寬

我們在繪制多段線時可以設置線寬，另外在對象屬性中也可以設置線寬。兩個線寬有什么區別和聯系呢？

多段線線寬：多段線的線寬是以實際的圖形單位來計算的，可以利用他來繪制一些特殊的圖形，例如箭頭等，也可以利用他來控制圖形的打印線寬。多段線的線寬因為是按圖形單位設置的，因此在打印時需要考慮比例，例如需要打印出0.3毫米寬的線，打印比例為1:100，在繪制多段線時就要把寬度設置為30。當多段線線寬設置過小，例如設置為3，打印比例為100，計算出來的線寬是0.03，CAD會按最小線寬，通常是0.09打印。

對象線寬：所有圖形都可以設置線寬，這個線寬值主要用于控制打印，是按毫米設置的，設置為0.3，就表示0.3mm，線寬列表中已經寫明了單位。在模型空間和布局空間中可以顯示這個線寬，但顯示的線寬都是示意性質的，及時在布局空間按頁面設置顯示也是如此，和最終打印的線寬還是不完全相同。給圖形設置了對象線寬，并不表示打印時一定會按此線寬輸出，最終還取決于打印樣式表（CTB或STB）的設置，在打印樣式表中設置為：使用對象線寬，給對象設置的線寬才會起作用。

如果同時設置了多段線線寬和對象線寬，將使用多段線線寬。

4、 世界坐標系WCS和用戶坐標系UCS

對于初學者來說世界坐標系和用戶坐標系概念比較難理解，實際這兩個概念并不復雜。CAD給我們虛擬了一個三維空間，這個三維空間必須有一個基準，因此定義了一個初始的坐標系，這個坐標系就稱為世界坐標系WCS。使用者根據自己的需要，有時需要調整坐標系的原點、旋轉角度、方向、位置等，調整后的坐標系就是用戶坐標系：UCS，用UCS很容易就可以定義。UCS可以隨便定義，但WCS始終是不會變的。

5、 各種線型比例（全局比例因子、當前對象縮放比例、對象的線型比例）

在CAD線型資源管理器里有兩個比例：全局比例因子、當前對象縮放比例，在對象的屬性（CTRL+1）中也有個線型比例，他們分別起什么作用呢？

全局比例因子：圖紙中所有圖形的線型比例都會乘上這個比例，假設這個比例設置為100，某條線自己的線型比例是2，那么實際的線型比例就是200。如果圖紙尺寸非常大或非常小，要正常顯示和打印虛線，通常可以統一調整全局比例因子。

當前對象縮放比例：線型資源管理器中的此比例會影響后面創建所有對象的線型比例，而不會影響已經繪制好的所有對象的線型比例。

對象的線型比例：每個對象都有自己的線型比例，可以在屬性框中進行修改。

6、 繪圖比例 打印比例 視口比例

繪圖比例：也就是繪圖時將圖形按一定比例縮小或放大繪制，例如繪圖比例1:100，就是將圖形縮小100倍繪制，這樣可以保證1:1打印輸出，這種情況下要按實際尺寸標注，需要設置標注的比例。有些專業軟件，例如浩辰建筑等，實際是按1:1繪圖，但也需要設置繪圖比例，但這個繪圖比例實際是按打印比例繪制的，主要考慮到按打印比例去相應放大文字、標注的大小。例如將來要1:100打印，在1:1繪圖時雖然圖形不用考慮縮放，但文字高度、標注大小必須考慮，假設打印要求文字高度為3mm，那么在圖中文字的高度就要是300。在這些專業軟件中設置好繪圖比例后，這些處理軟件會自動進行，設計人員只用考慮最終打印的要求就可以了。

打印比例：由于按1:1繪制的圖形尺寸比較大或非常小，需要縮小或放大一定比例才能打印到紙張上，因此打印時需要設置打印比例，通常打印比例在繪制圖紙前就已經規劃好了。如果需要打A4小樣的話，可以直接勾選“充滿圖紙”，讓CAD自動計算打印比例。

視口比例：在CAD中提供了布局空間，主要用于布圖打印。可以用視口顯示模型空間中繪制的圖形并設置相應的視口比例，在視口外套圖框，最后1:1打印輸出。在布局空間還可以設置多個視口，每個視口使用不同比例，這種情況下也需要調整文字和標準。

7、 厚度（Thickness）和標高（Elevation）

繪矩形時，命令提示中出現E和T兩個參數，初學者不易理解，其實非常簡單：

E參數為矩形所在的標高平面（即平行于標高為0的XY平面的其他平面，其標高值體現于Z軸上）

T參數為矩形的厚度，即形成立方體的高度（三維圖中可見）

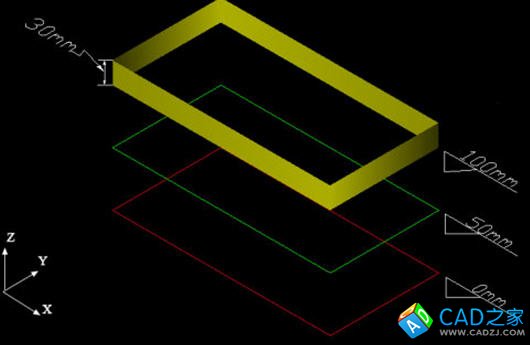

下圖中有三個矩形，其中紅色和綠色的厚度為0，黃色矩形的厚度為30，三個矩形的標高分別是0、50和100。



厚度是二維圖形的一個基本屬性，標高不僅可以每個對象單獨設置，也可以對視圖進行整體設置。

Thickness：你打開屬性框（Ctrl+1），可以看到厚度是對象的一個基本屬性。大多數二維圖形都可以設置厚度，例如直線、多段線、圓等，但樣條線（spline）無法設置厚度。Elevation：如果你繪制的圖形Z坐標不為零，說明你的當前視圖有標高。你在不選擇任何對象的情況下，打開屬性框（Ctrl+1），看看視圖的Z軸坐標。在屬性框還改不了，你需要輸入elevation命令，然后修改標高。

暫時就想起這么多，如果大家覺得還有什么概念不太容易弄清楚的，可以留言，我再補充。

以上內容適用于AutoCAD及浩辰CAD等與其類似的軟件。
