1、利用多段線命令“PL”可以畫出帶箭頭的曲線。通過多段線中對線寬的設置畫出箭頭然后，其中的圓弧選項就可以畫曲線。

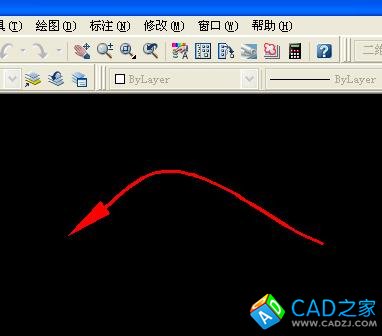

2、利用快速引線“le”回車，然后選擇“S”設置回車，在引線和箭頭欄中設置引線為“樣條曲線”而箭頭選擇合適的樣式即可，設置完后確定。最后就要以繪圖平面上畫帶箭頭的曲線了。（其中注釋一欄中的注釋類型可以選擇“無”那樣的話在畫完成后就不會提示輸入文字） ，而箭頭的大小可通過特性欄進行修改。
CAD里如何畫出帶箭頭曲線？就是讓引線變彎一點不是直的
時間:2012-10-29 08:51:53 來源:未知
