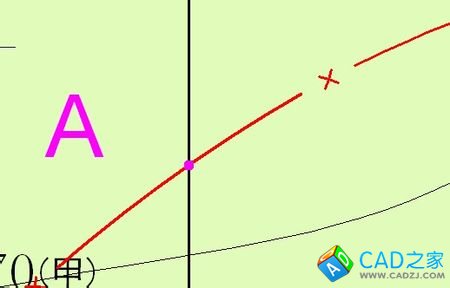

如圖所示，A點為黑豎線和紅色曲線的交點，我想畫一條通過A點的紅色曲線的切線，如何畫？
1.以A點為起點,畫線連接弧的圓心(可按SHIFT鍵不放再右鍵捕捉圓心)即弧半徑
2."RO,"空格,選擇此半徑,空格,捕捉A點,輸入90,空格.
過A點的切線已畫好.
如要定長線,則可以先畫好此線,再用"AL"對齊命令對齊即可.
