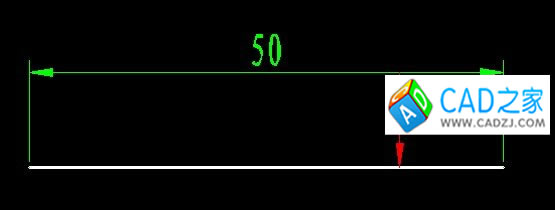

在標注時如何怎么保證尺寸線與輪廓邊界的距離，就是圖中紅色箭頭所示的那一段距離。我在指定尺寸線位置時輸入10 ， 可差一些。
不要直接輸入10，因為CAD不知道你是要從哪一點偏移10。你可以試一下打開對象捕捉和對象追蹤，然后在它提示你指定尺寸線位置的時候，捕捉到直線的中點，然后向上晃動鼠標，直到出現豎直極軸后，再輸入距離10。這樣就比較準確了。
