在AutoCAD中沒有提供可以直接繪制齒輪的工具，所以用AutoCAD繪制齒輪不太容易
下面介紹一種繪制齒輪的方法
這種方法需要用一個程序，需要的可以下載 GEAR.zip
具體操作步驟如下所示，
第一步 打開AutoCAD軟件，在命令行輸入命令加載程序“APPLOAD”按回車鍵確認，出現如下所示對話框：

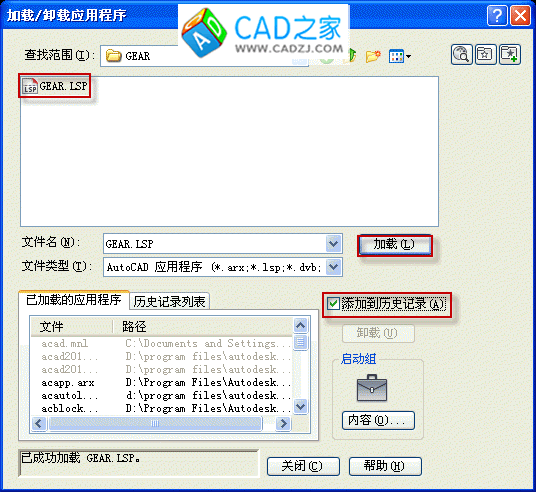

第二步 在查找范圍選框內，找到GEAR.LSP文件，并將添加到歷史記錄選項打鉤，點擊加載選項如圖所示：
命令行提示，已成功加載“GEAR.LSP”這里我們選擇關閉選項，
第三步 在命令行輸入GEAR回車，根據命令提示輸入相應值，方括號中的為默認值：
Number of teeth:<24> 輸入齒輪的牙數
Number of teeth:<24> 輸入齒輪的牙數
Modulus of gear:<0.5> 輸入齒輪的模數
Pressure angle:<20.0>輸入齒輪的壓力角20.0或14.5兩種
Number of points on curve:<40>輸入齒輪廓線上的曲線點的數量
Center of gear:輸入繪齒輪的中心點（這時用鼠標點擊屏幕確定齒輪中心位置）
Finish the gear ?:<Y>完成齒輪（點擊回車/空格鍵）

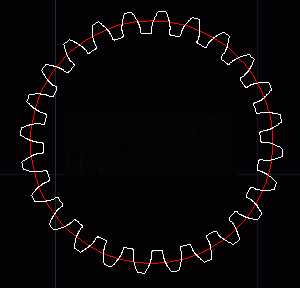

創建的齒輪如下圖所示
