我們用cad繪圖的時候經常會插入光柵圖片或者外部參照。有時候需要從一臺電腦拷貝到另外一臺電腦，這時候往往會出現光柵圖片無法顯示的問題。

一、路徑類型

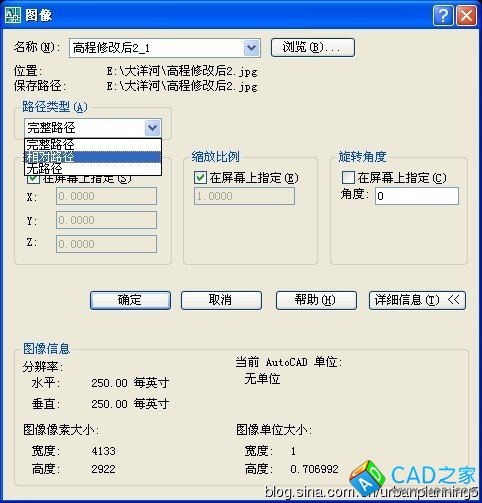

不知道你有沒有注意到：插入光柵圖像后出現的對話框中有“路徑類型”這一欄，里面有完整路徑、相對路徑和無路徑三個選擇（見下圖）。也許有人是懶得設置，也許有人是確實不知道這個地方還有講究的，反正我一開始是沒有注意到的，所以就沒去管它。cad默認的是完整路徑，但是其實這個是最麻煩的選擇！

cad幫助文件中的解釋：

完整路徑 ——指定圖像文件的絕對路徑。

相對路徑 ——指定圖像文件的相對路徑。

不使用路徑 ——只指定圖像文件名。圖像文件應位于當前圖形文件所在的文件夾中。

呵呵，還是有點糊涂，什么絕對相對的。

看看下面這個解釋也許會明白一些。

要使用“相對路徑”，首先你必須保存你的宿主文件，而且，你的宿主文件和參照文件必須在同一個盤符內。要么在C盤全在C盤，要么全在D盤，就這個意思。跨盤或者引用網絡文件不可以，或者你的宿主文件沒保存過，所以不能用。
三種路徑區別就是保存路徑的方法不一樣。

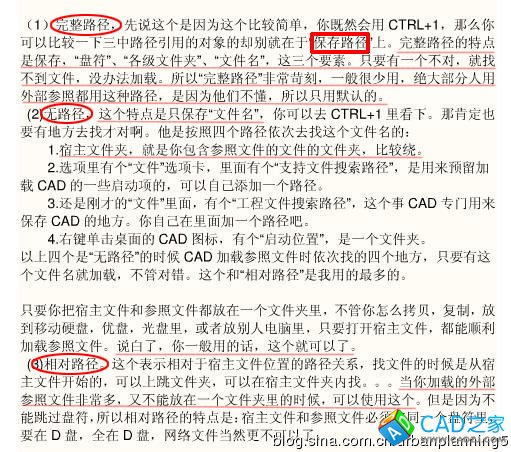

完整路徑保存你的全部文件路徑信息，一點變了就加載不了。
無路徑只保存文件名，依次搜索“宿主文件夾”“支持文件搜索路徑”“工程文件搜索路徑”“啟動位置”這四個地方，有這個文件就加載。
相對路徑是保存和宿主文件的位置關系，你看他路徑里面寫的都是“.”".."就是這個文件夾和上跳一個文件夾的意思。
一般文件不多就用無路徑就行。

二、解決方式

當然首先最好是一開始插入圖像的時候就不要選擇完整路徑，cad文件和圖片在一個文件夾，然后拷貝的時候也一起拷貝過去。然后在另外一臺電腦打開，

如果還是不能顯示的話：

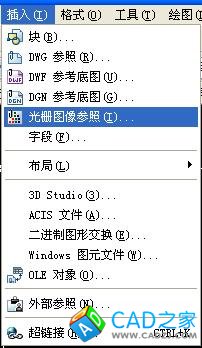

插入/圖像管理器(快捷鍵IM）,然后在里面進行設置附著。

加載圖像...
